●家庭内ＬＡＮ＆Ｂフレッツの環境で運用中です 家を新築したのを契機に、各部屋を結ぶＬＡＮを先行配線して、どの部屋からも、 インターネットが楽しめる環境を用意した さらに、インターネット接続は、それまでのフレッツＩＳＤＮから、Ｂフレッツに 替え、ブロードバンドの仲間入りを果たした さらに、ＬＡＮ環境を 1000BASE-T(Gigabit Ethernet) に更新した(05/01/01) 以下はその顛末記です■我が家のマルチメディアポートです（詳細）
1000BASE-T(Gigabit Ethernet) のＬＡＮ環境
(05/02/12)

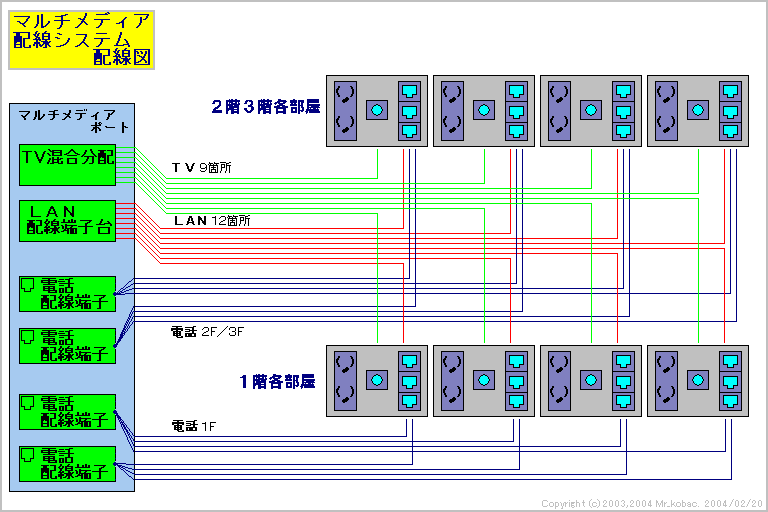

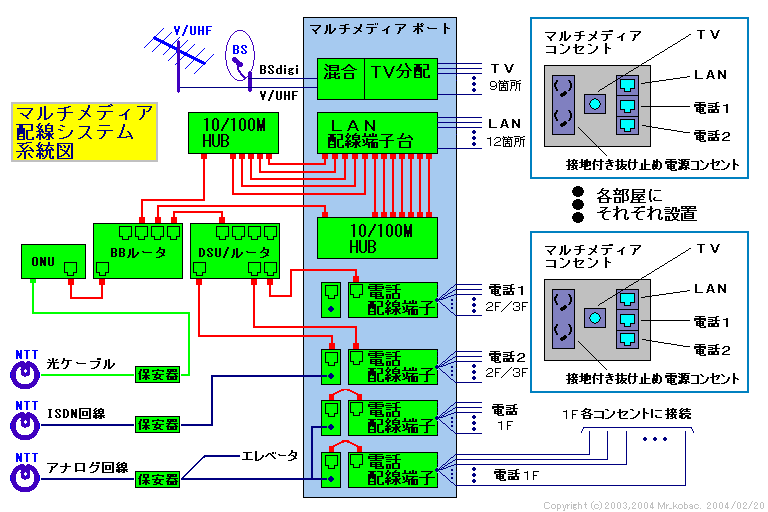

我が家の配線系統図です (04/02/20) (05/02/12) (06/12/20) (Gigabit化以前の旧配線系統図はこちら)
各部屋への配線系統です（部屋数は省略しています）

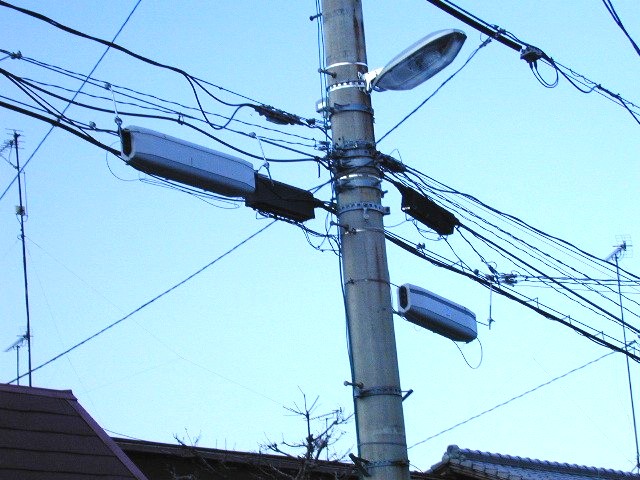

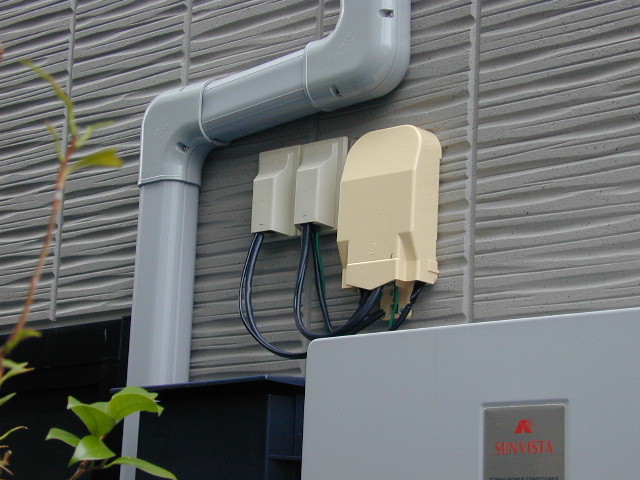

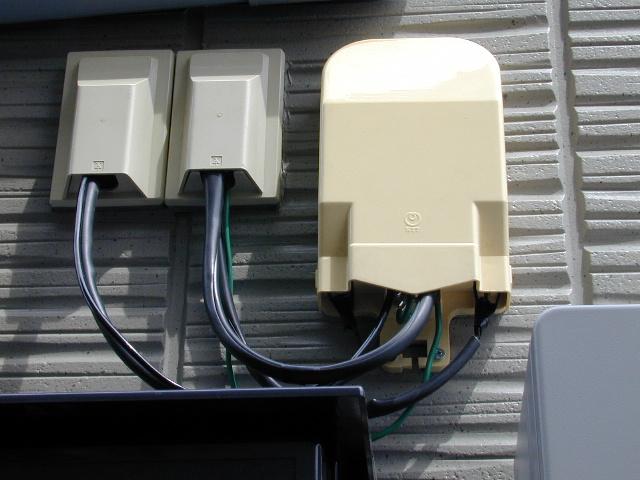

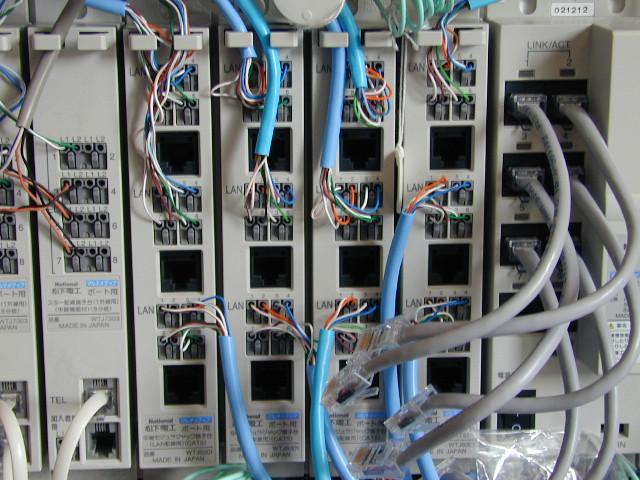

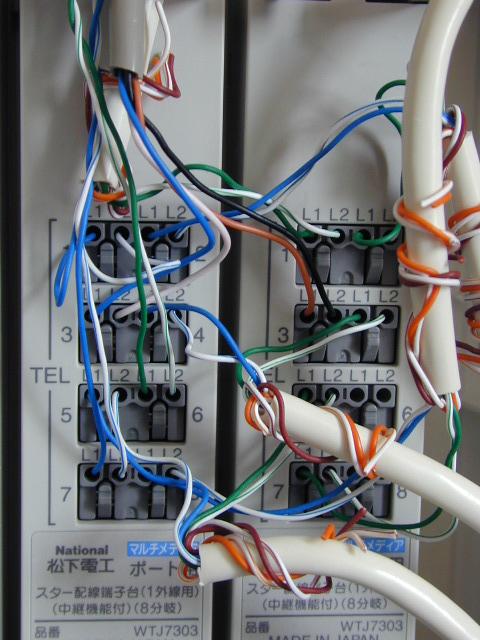

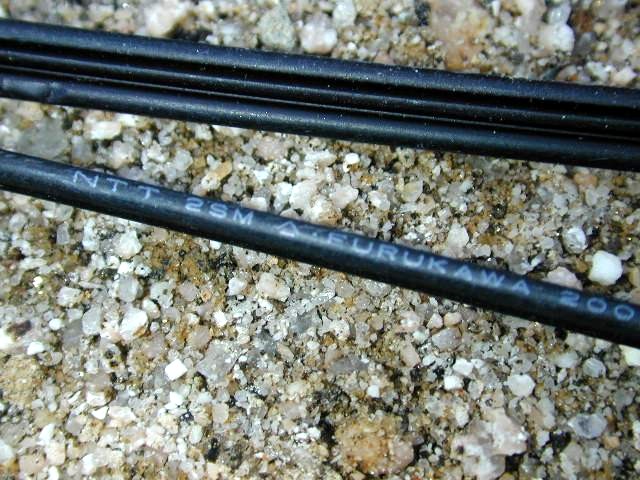

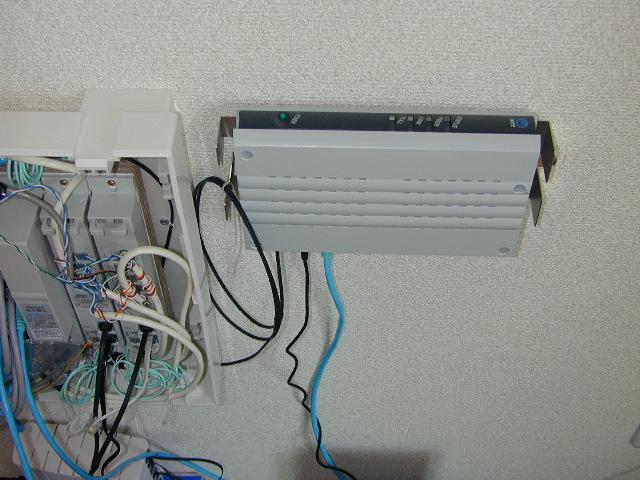

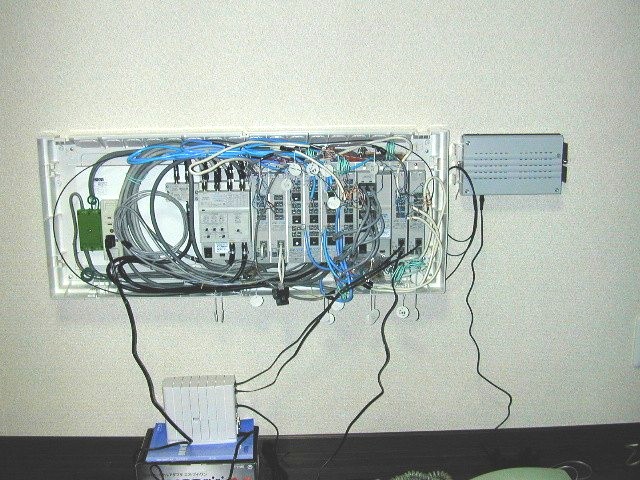

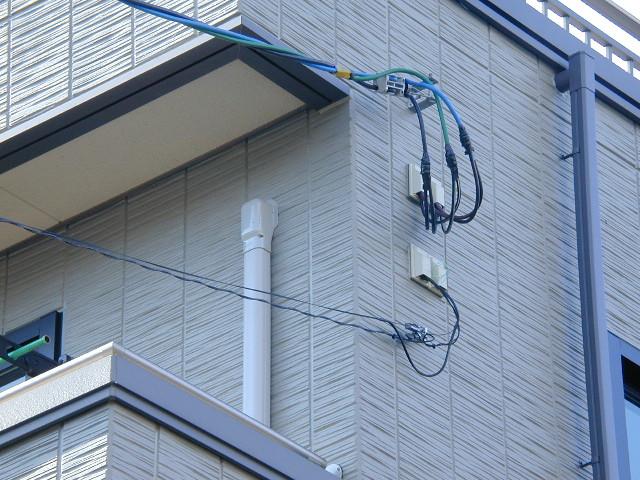

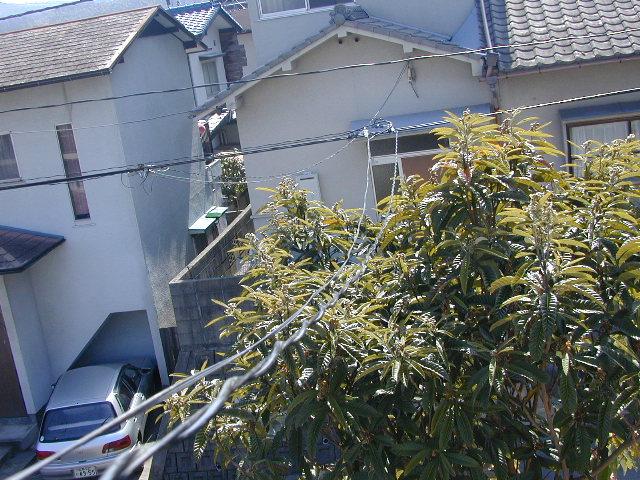

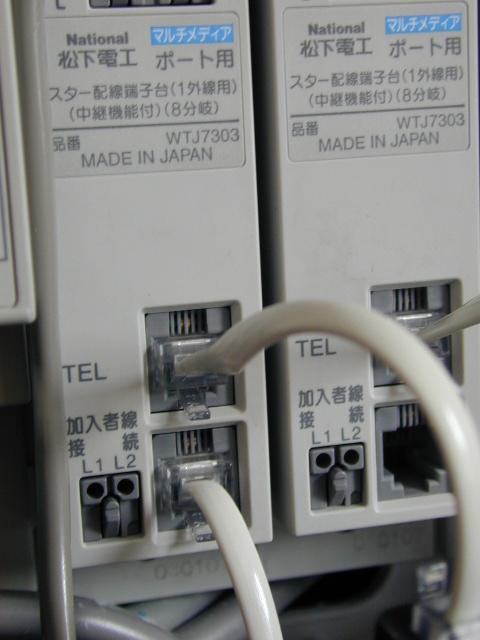

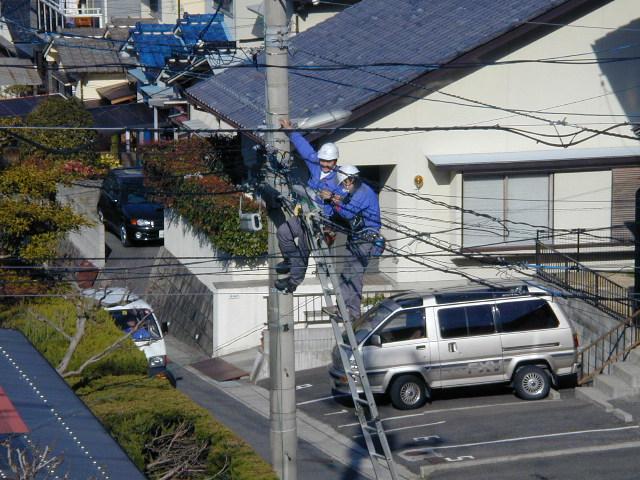

●Ｂフレッツ開通までのお話 Ｂフレッツ導入以前の、フレッツＩＳＤＮと家庭内ＬＡＮの話はこちらです 引越しに伴い、フレッツＩＳＤＮ（６４Ｋｂｐｓ）の環境から、ＢＢの仲間入り Ｂフレッツ・ファミリー１００に変更する事にした Ｈ１４年１１月、自宅の新築工事着工 Ｈ１４年１２月中旬に、ＮＴＴに申込み（３ヶ月くらいかかるとの事） Ｈ１５年１月中旬（１ヶ月目）に状況の問合わせ：現地調査が終わり、「光ファイバー回線設計」中との事 光ファイバー回線設計＝ＮＴＴ建物から自宅までの光ファイバー回線を敷設するための設計 こちらで、工事の準備状況が確認出来る、いちいち電話しなくても便利だ Ｈ１５年２月中旬（２ヶ月目）家の近くまでの配線工事完了の連絡あり： 光ファイバー敷設の工事が終わり、開通工事可能になったので、家への引込み＆屋内工事の 日程調整の連絡があった、２ヶ月で完了した事に驚いた（ＮＴＴ西日本さん、有難う） で、家は完成していないので、残念ながら、工事は３月下旬とする事にした 自宅近く（約１０ｍ）の電柱に、光ファーバー用クロージャーが確認出来た （写真の中で、白っぽい箱） (03/03/05) Ｈ１５年３月２０日、いよいよ光ファイバーが我が家にやって来る日 朝、ＮＴＴ方面の人（？）から連絡が入り、工事が予定通り、午後３時から開始するとの事 事前に、同時工事の予定である、電話移転工事の準備をする といっても、ＤＳＵのセットアップのみ 予定通り、３時に工事開始、 まず、近所の電柱の光ファーバー用クロージャーに、引き込み用光ファイバーを接続 他の人は、電話の引き込み工事、、、（６〜７名の人が作業していた） 引き込みは、２階の上部壁面に配管を用意（電話用、光ファイバ用の２系統：写真で電力線の下あたり） （私の勘違いで、光用配管を直接室内に引き込むルートとしていたため、２口を準備している） 実際は、光ファイバーケーブルも保安器を設置する必要があるため、電話と同様、 一度、１階の壁面まで、下ろすルート(電話用配管に同時に通す）に変更、写真の左側の配管のみ使用 細く写っている方のケーブルが「光ファイバ」 保安器は、電話２系統＋光の集合型を設置（１階壁面に設置、その中身） 配管ルート（電話＋光）：（詳細） 電柱 →（引き込みケーブル）→ ２階上部壁面 →（配管）→ １階壁面 → 保安器 保安器 →（配管）→ ３階室内 → マルチメディアポート 配線ルート全体の詳細（写真を含む）はこちら (04/06/28) マルチメディアポート内：（詳細） 電話：スター配線端子台 → ＤＳＵ／ＴＡ（写真左：MN128SOHO Slotin） → スター配線端子台 → 各部屋 光： 光ファイバ → ＯＮＵ → ＢＢルータ（写真右：BA8000-Pro）→ ＳＷ−ＨＵＢ → ＬＡＮ配線端子台 → 各部屋 マルチメディア情報配線ルート全体の詳細（写真を含む）はこちら (04/06/28) で、早速、速度ＴＥＳＴ。 うっそぉぉぉーーーーー ！？！？！？！？！ ９０Ｍｂｐｓ ！？！？！？！？！そんな馬鹿な！ 瞬間風速的な、計測値です（この後、７０〜８０Ｍｂｐｓ台で安定？） （もちろん、フレッツスクエア内での事件です） プロバイダ経由だと、１０〜２０Ｍｂｐｓくらいです、、、、、、、、、、とほほ (^_^;; なお、 工事を行ったＮＴＴ方面の人（？）によると、ＮＴＴ局内の光分岐は４分岐 家の前の電柱上の光分岐は４分岐ですが、ここには我が家以外、分岐は無いとの事 （ＮＴＴ局からは、１本の光ファイバーを、我が家が占有しているとの事、ラッキー！） (03/05/01) (03/07/17) (04/01/30) (04/06/28修正)

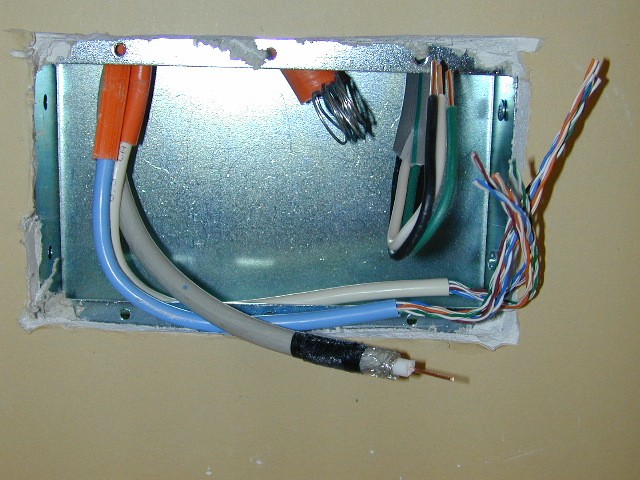

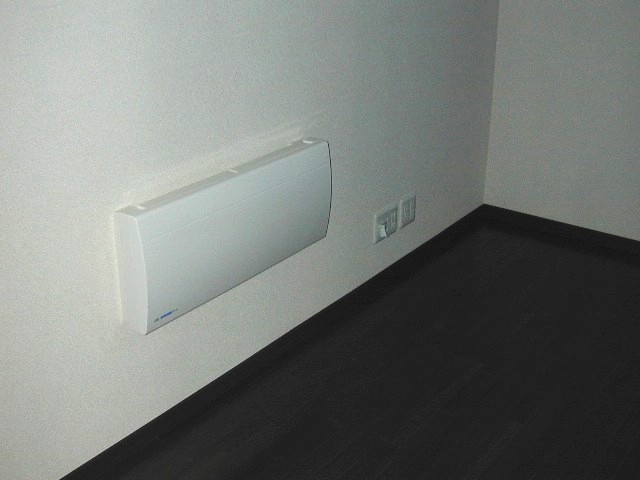

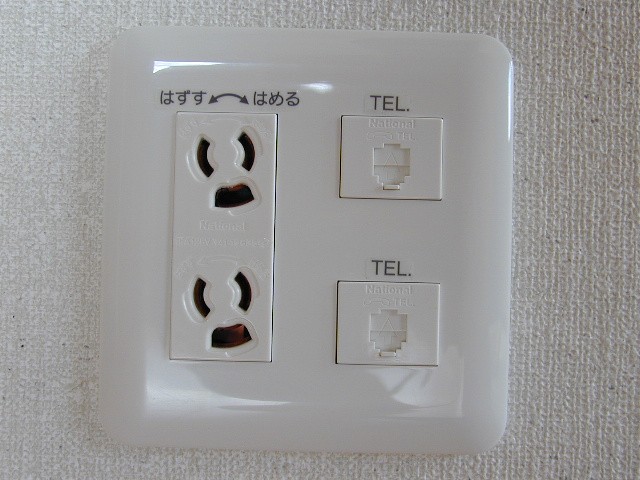

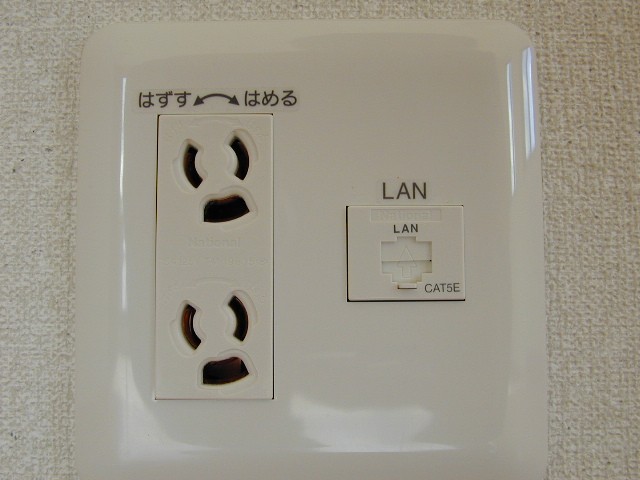

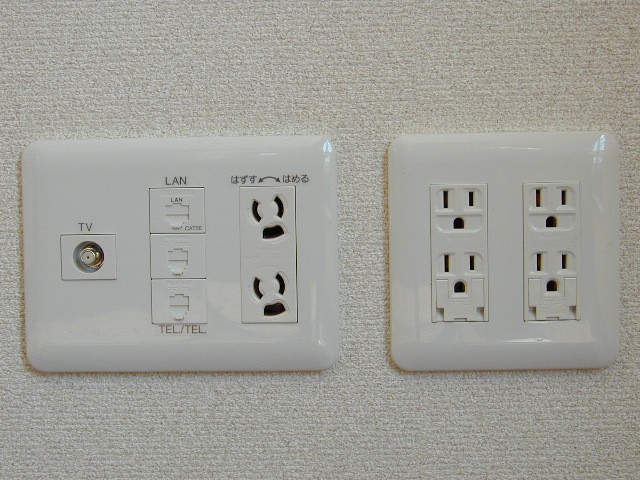

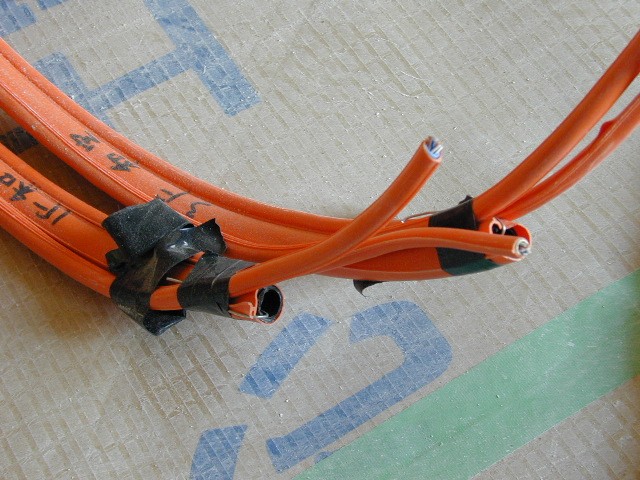

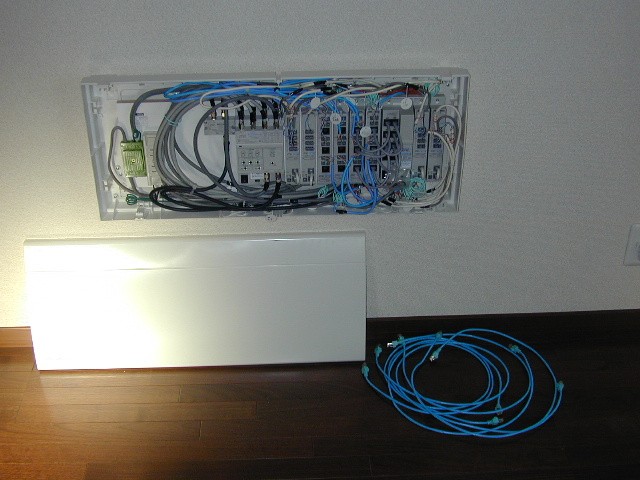

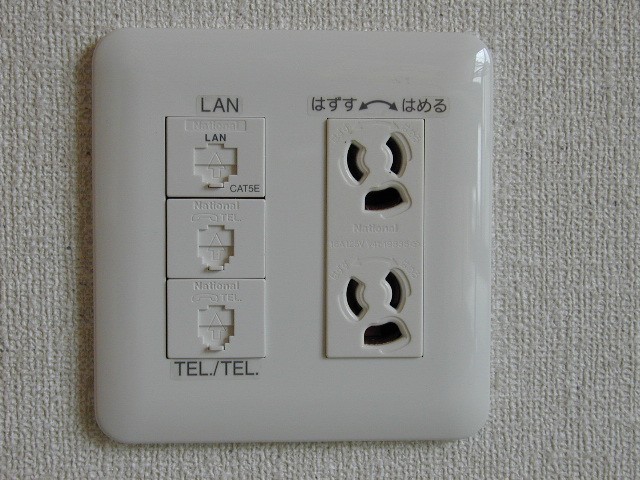

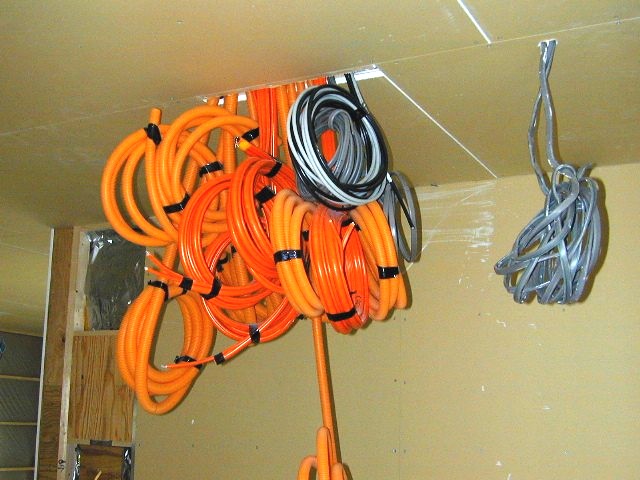

●自宅新築にともなう家庭内ＬＡＮ設備の導入 ■マルチメディア配線システム（松下電工）を導入 自宅新築に伴い、ＰＣ環境を整えるために、松下電工のマルチメディア配線システムを導入した これは、中心に「マルチメディアポート」を設置して、そこから「電力，電話，ＴＶ，ＬＡＮ」を スター状に配線するシステムです 「マルチメディアポート」には、全ての情報配線が集中するため、メンテナンスが容易 各部屋には「情報コンセント」が設置されるため、配線が混乱する事はありません
(03/03/12) (03/11/10) (04/01/19)
| ●設置・導入後の不具合？ | |
設置後、１年を経過して、「こうしておけば良かった」とか「こうすべきだった」などと 思ったことをまとめてみました ■電源コンセントの数 各情報コンセントには、２個口の電力コンセントを付けたが、幾つかの場所では ２個で不足して、テーブルタップを必要とした ＰＣ本体＋ディスプレイで、２個でＯＫと思ったが、 ＰＣだけでなく、一般の電化製品に取られて１〜２個の不足を生じた → ３個口が欲しかった → 抜け止め接地コンセントは２個口しか製品が無いので（２列４個口となるので） １個口のコンセントを組み合わせて３個口とする必要がある（横向きとなる） 商品名：WN1161SWを３個 ■情報コンセントの位置と家具の位置 情報コンセントに接続された機器は、概ね太めの電源ケーブルが使用されているため、 その前面に、１０〜１５ｃｍの空間を必要とする、そのため、家具の裏になったりすると、 その家具を相当前に出さないと、ケーブルの取り回しが困難となった → 設計時点で家具の配置を考慮して、家具の裏にならない位置に設置すべきであった ■サーバ設置場所 サーバは常時電源が投入されており、その騒音（特にＦＡＮの騒音）を考慮して 場所の選定をしておけばよかった 全ての部屋に、情報コンセントを設置したつもりであったが、物置（クローゼット）には 設置していなかった（不要と考えた） → その時は不要と思っても、家の壁を壊す訳にはいかないため、後から設置出来ない １〜２万円／１箇所程度なので、クローゼット内にも設置しておけば良かった → 現在、そのクローゼットの壁の背中合わせの、情報コンセントから壁に穴を開け 電源等の分岐と、ＬＡＮケーブルの敷設（空き配管を利用）を行い クローゼット内に情報コンセントを設置する計画をしている ■マルチメディアポート内のＨＵＢ マルチメディアポート内には、１０／１００ＭスイッチングＨＵＢ（ＷＴＪ８４０１）が 装備されている、不要だった ＬＡＮ配線を行った部屋の数（ＬＡＮ端子数）は、１２箇所で、ＨＵＢは８ポートなので もともと不足していた、最近のスイッチングＨＵＢは高性能化しており、別に市販のＨＵＢ 特に、ギガビット（１０００Ｍ）のスイッチングＨＵＢの導入をすればよかった → ＬＡＮ配線はＣａｔ５Ｅなので、ギガビット対応が可能なので、市販のＨＵＢを 購入し、既存ＨＵＢ（WTJ8401）の撤去を検討する 代わりに、ＬＡＮ端子台（WTJ8301）を増設したい（ＬＡＮ配線の増設を含め） | |
(04/06/28)
| ●家庭内ＬＡＮへ接続されたＰＣ達 | 画面をクリックすると拡大します |
|

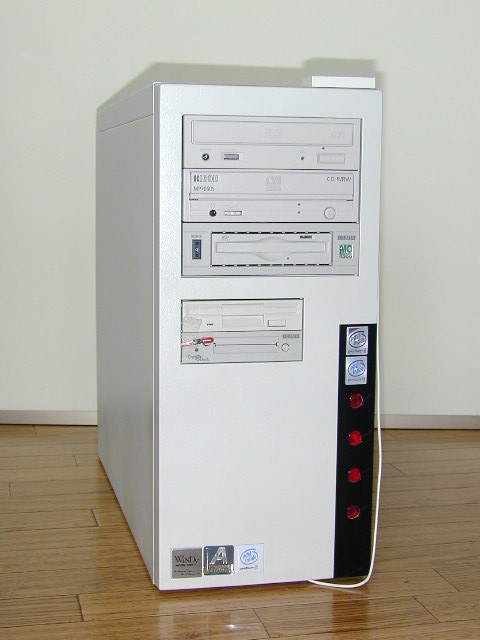

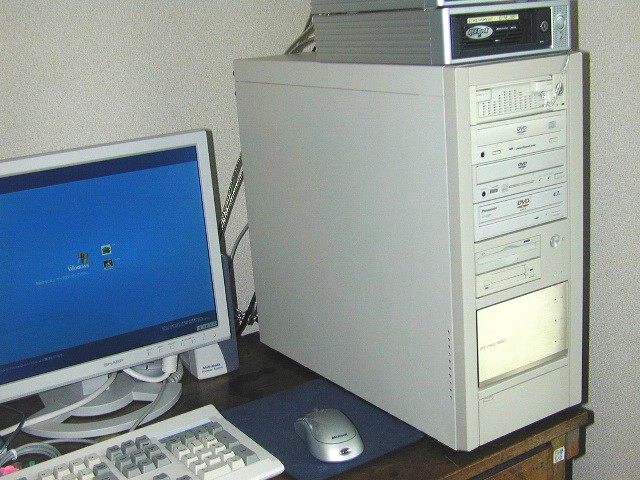

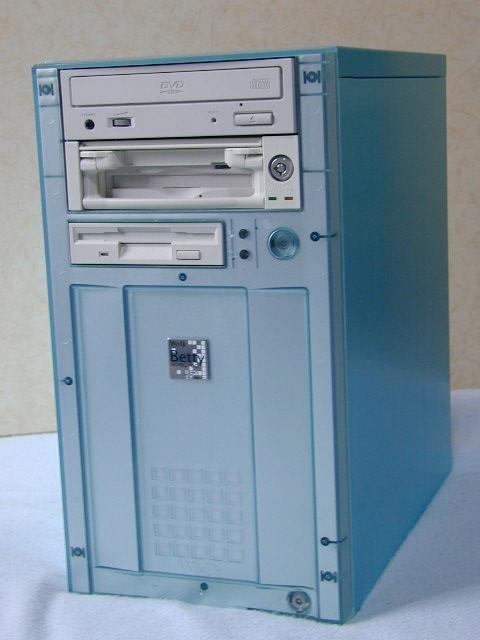

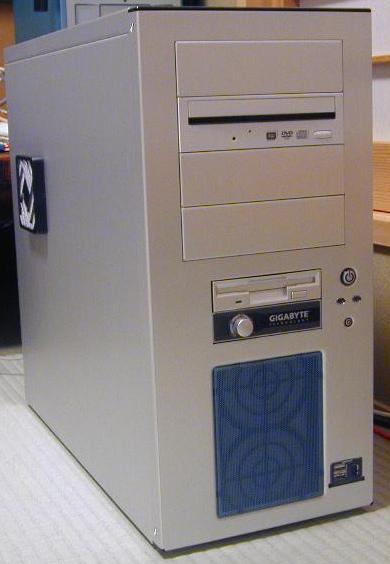

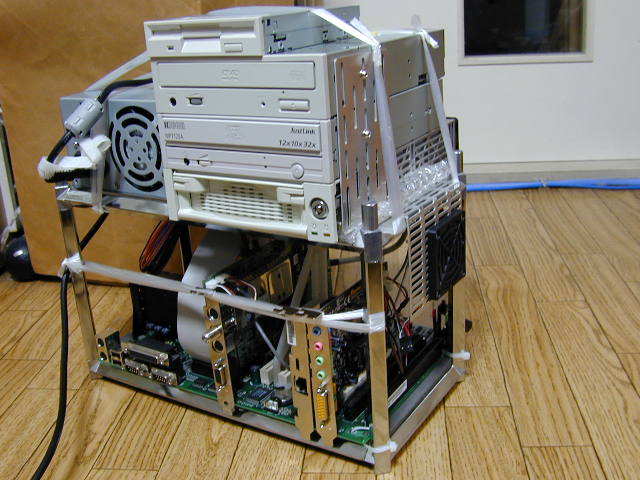

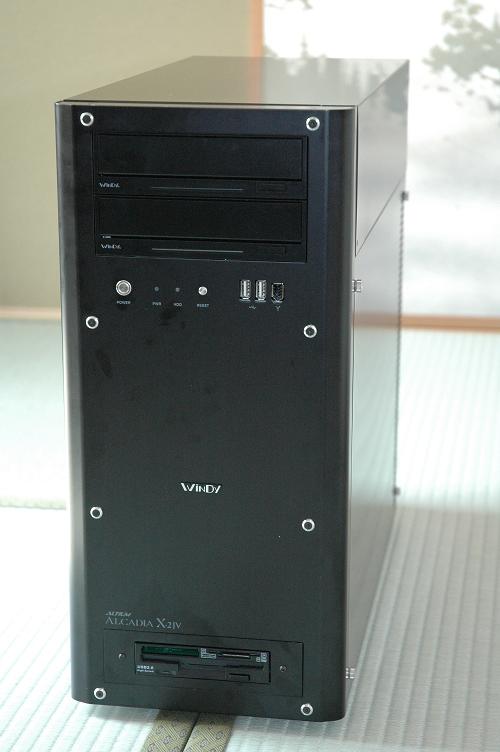

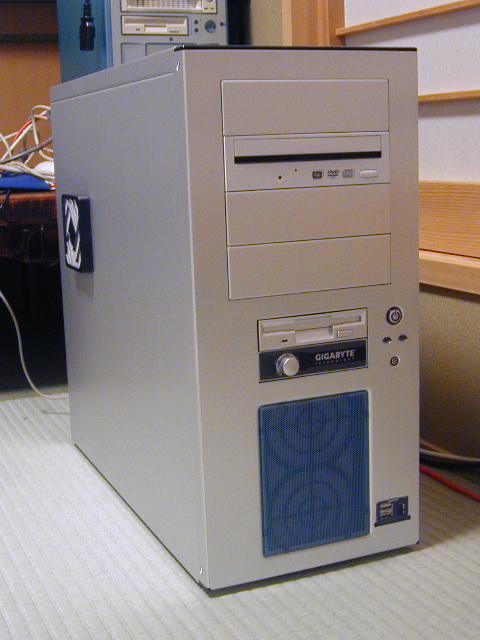

★自作ＰＣ：(５台) ■メインで使用中の１号機 ■子供用の２号機 ■子供用の３号機 ■子供用の４号機 ■サブで使用中の５号機 (４号機追加:05/02/12) (５号機追加:05/09/21) |
|
||||||||||||||
|
★ノートＰＣ：(１台) ■ＳＨＡＲＰ ＭＮ−５６００ |  | ||||||||||||||
|

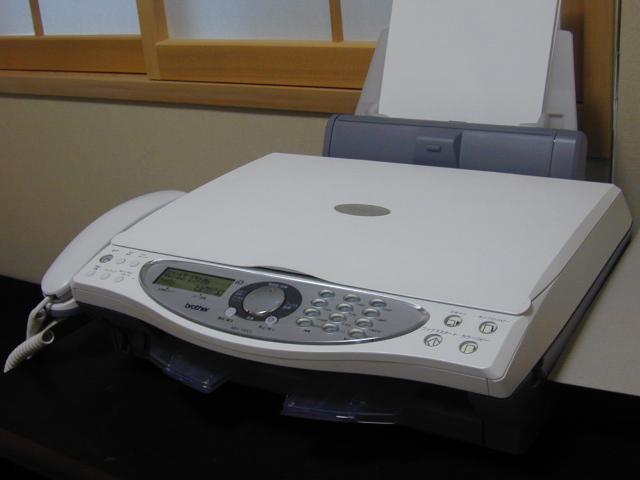

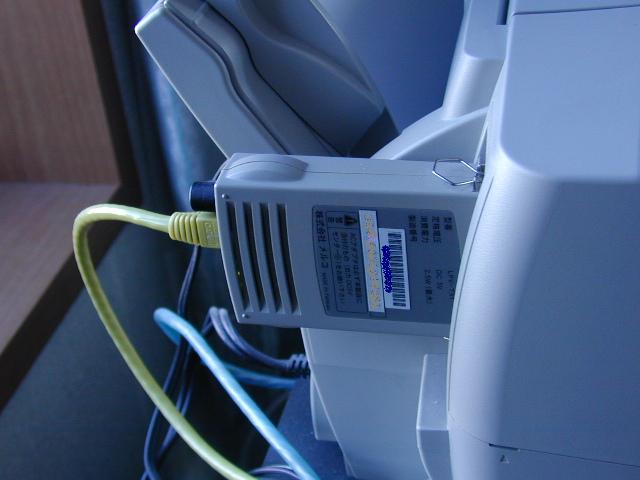

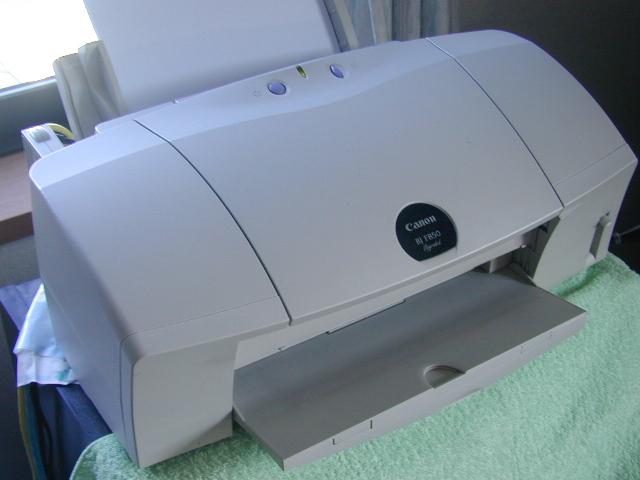

★共有プリンタ：(２台) ■ＣＡＮＯＮ ＢＪ−Ｆ８５０＋ＢＣＩ６改造 （ＮＷアダプタ：メルコ ＬＰＶ−ＴＸ１） インクが６色に分かれていて、それぞれ交換出来て良いのだが、 色によって偏りがあるのと、インク代が高い！ １色の定価：\1050(税込み)、実勢価格：\800〜\900(税込み) そこで、ＢＪ−Ｆ８５０アップグレードキットを購入している これは、本来、旧Ｆ８５０のインクをBCI-5からBCI-6タイプに 変更するための、ドライバソフトやインクが同包されている物だが インク６個の価格より安い（実勢価格：\4700(税込み)くらい） ■Ｂｒｏｔｈｅｒ ＭＦＣ１５０ＣＬ（電話／ＦＡＸ／コピー／スキャナ／プリンタ複合機） （ＮＷアダプタ：ＰＣｉ Ｍｉｎｉ１００ｕ：動作未確認） （選定理由） ・コードレス電話／留守番電話／ＦＡＸ／コピー／スキャナ／プリンタ の複合機であること ・コピー＆スキャナがフラットデッキであること ・プリント機能が普通紙対応インクジェット方式であること （不満な事） ・画面の液晶表示（電話帳など）が「カナ文字」 ・フラットデッキなので、置き場所を広く取る必要がある (約 45cm x 45cm ) ・インクが高い！（1300円／C,M,Y各色、2200円／黒） (04/02/06追記) |

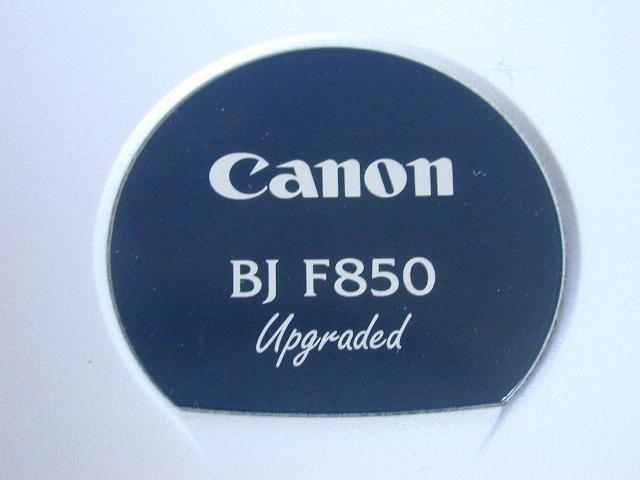

 Upgraded のロゴマーク付き   | ||||||||||||||
|

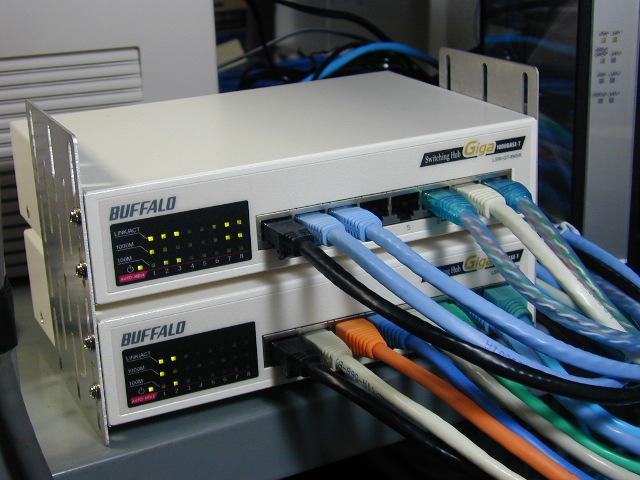

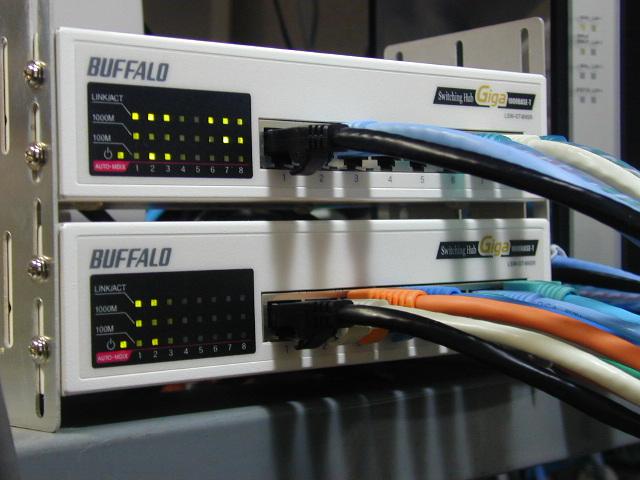

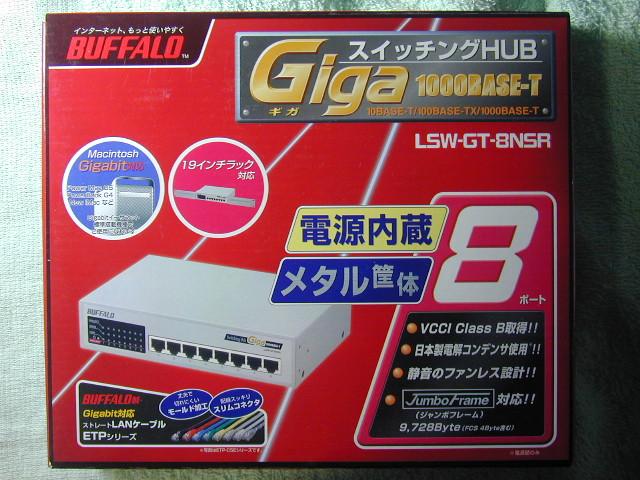

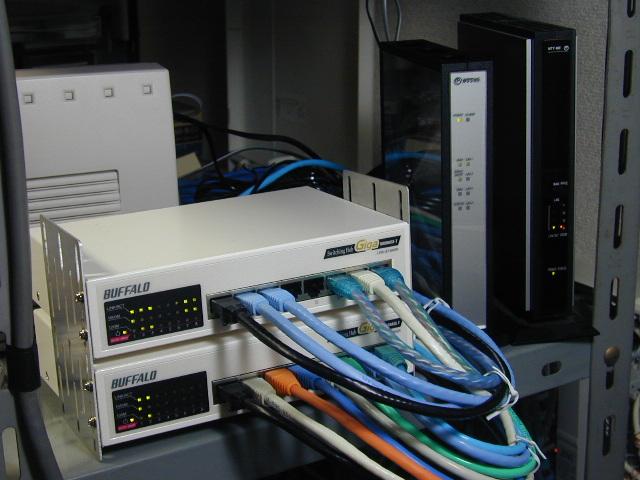

★ＨＵＢ：(２台) それまでの、100BASE-TX のＬＡＮ環境を、 1000BASE-T(Gigabit Ethernet) に更新した(05/01/01) ■BUFFALO 1000/100/10MスイッチングHub 8ポート(電源内臓タイプ) ＬＳＷ−ＧＴ−８ＮＳＲ ２台（１６ポート） 旧環境 ■松下電工、マルチメディアポート内蔵：10/100スイッチングHUB(WTJ8401) ■メルコ社の２５周年モデル：LSW-10/100-8D(８ポート)電源内臓タイプ |

| ||||||||||||||
|

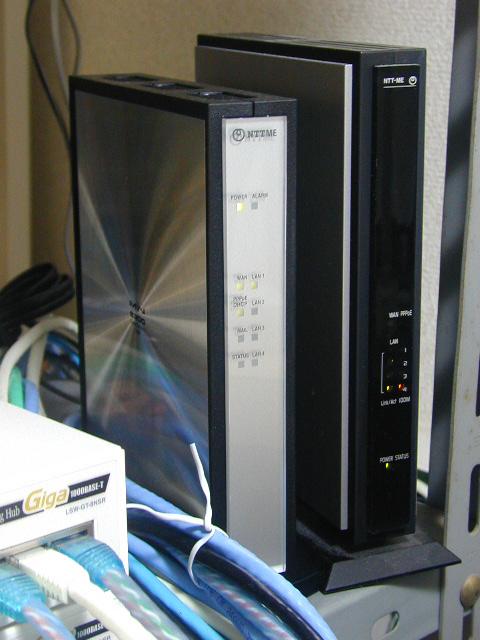

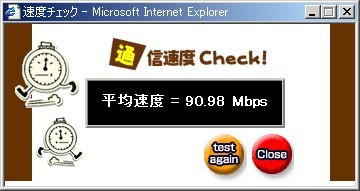

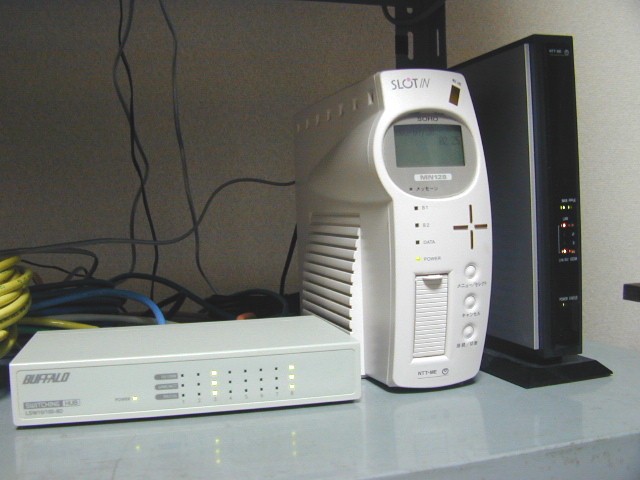

★ルータ：(２台) ■ＮＴＴ−ＭＥ ＭＮ９３００（現用：Ｂフレッツ用） 家庭内ＬＡＮを、1000BASE-T(Gigabit Ethernet)環境にするために、 BA8000Proから変更 (05/01/01) 旧環境（ＭＮ９３００に変更） ■ＮＴＴ−ＭＥ ＢＡ８０００ＰＲＯ（旧：Ｂフレッツ用） フレッツスクエアでの速度測定で、９０Ｍｂｐｓを記録している （ＰＰＰｏＥ） ■ＮＴＴ−ＭＥ ＭＮ１２８−ＳＯＨＯ Ｓｌｏｔｉｎ （電話：ＩＳＤＮ用のＤＳＵです） （出先のノートＰＣから、家庭内ＬＡＮに入るための着信用） このルータは、元々新居に引っ越すまで、フレッツＩＳＤＮで使っていた ダイアルアップ・ルータです 今は、電話専用ですが、外部から着信させてＬＡＮに入る事が出来ます この場合、セキュリティを保つため、コールバックで対応しています この機能は、このルータが最初から持っている機能で、ＩＤやパスワードを 登録して、着信許可，コールバック設定をＯＮにすれば完了 私はこれを、ノートＰＣ＋ＰＨＳ(64Kbps)でアクセスしています （コールバック） 着信してＩＤとパスワードを確認した後、一度自動切断され、 ルータ側から呼び返し（コールバック）する方式、 あらかじめ決められた番号にしか、接続されない方式なので 高いセキュリティが保てます (04/02/04追記) |

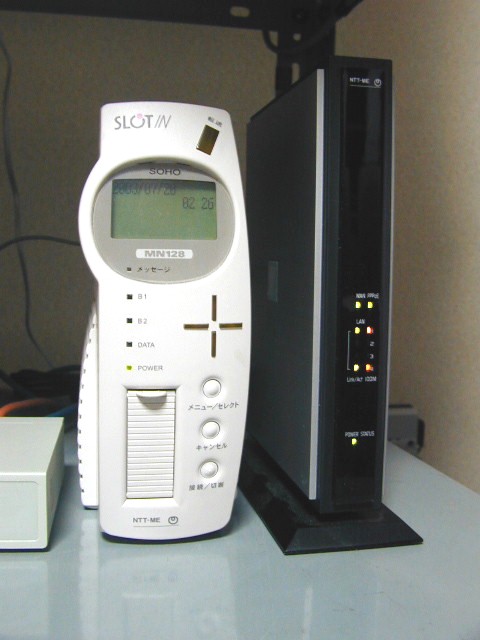

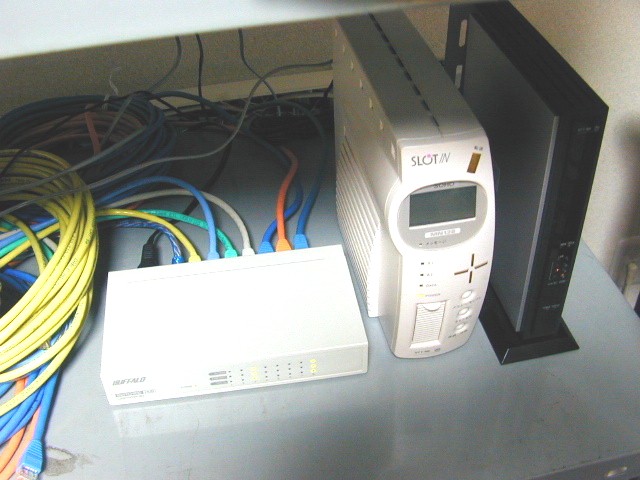

 左:MN9300 左：MN128-SOHO Slotin 右：BA8000-Pro | ||||||||||||||
|
★ネットワーク・カメラ：(１台) ■Ｃｏｒａｇａ ＣＧ−ＮＣＭＮ |
 | ||||||||||||||
|

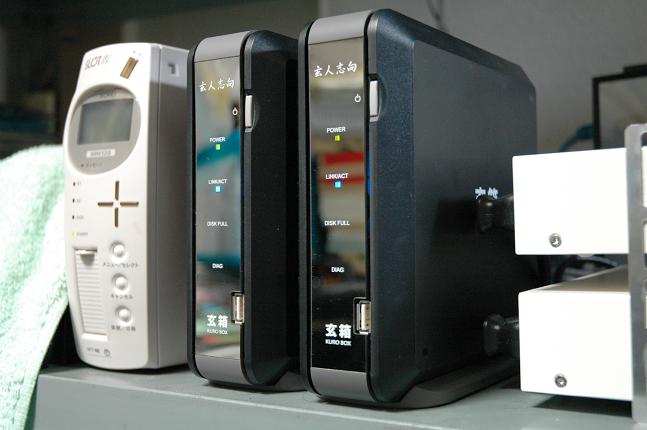

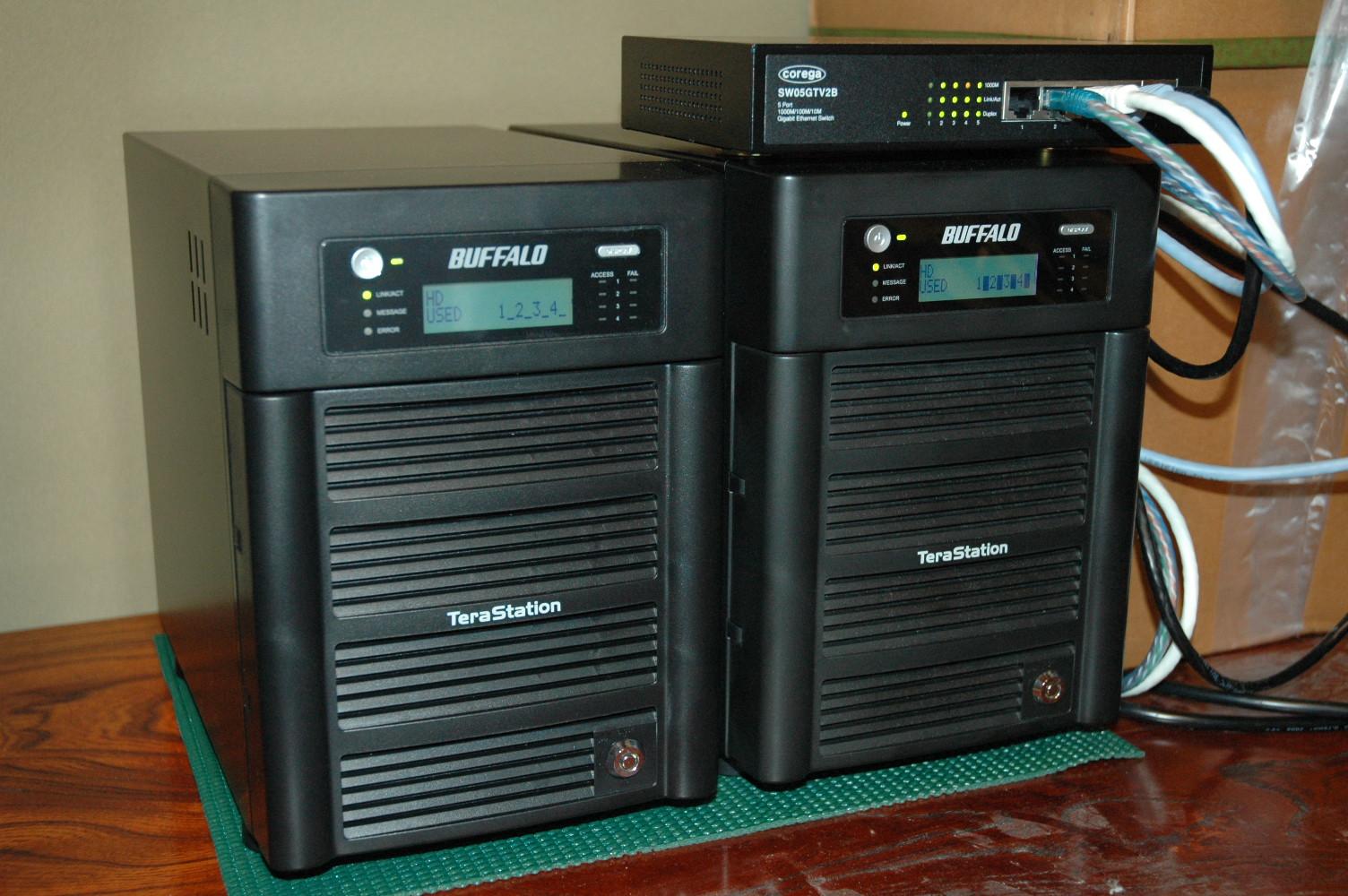

★ネットワーク・ストレージ（ＮＡＳ） ■玄人志向 ＫＵＲＯ−ＢＯＸ／ＨＧ：(２台) ＫＵＲＯ−ＢＯＸ−０１： ２５０ＧＢ ＫＵＲＯ−ＢＯＸ−０２： ２５０ＧＢ (05/07/18) ■ＴｅｒａＳｔａｔｉｏｎ ＴＳ−１．０ＴＧＬ／Ｒ５：(２台) １．０ＴＢ／ＲＡＩＤ５構成（実容量＝約７００ＧＢ） (06/07/01) |
  | ||||||||||||||
|
★ネットワーク・メディアプレーヤー ■ＩＯ−ＤＡＴＡ ＡＶＬＰ２／ＤＶＤＬＪ−２ http://www.iodata.jp/prod/multimedia/video/2004/avlp2dvdlj/print.htm ＤＶＤ再生、ＬＡＮ経由でＰＣ内のＭＰＥＧ，ＷＭＶファイル等の再生 | |||||||||||||||
|
★液晶ＴＶ ■Ｐａｎａｓｏｎｉｃ ＴＨ−３２ＬＸ６００ http://panasonic.jp/viera/products/lx600/index.html ３２Ｖ／液晶／地上アナログ／地上・ＢＳ・ＣＳ１１０ディジタル ダブルチューナー（アナログ・ディジタルそれぞれ２チューナー） インターネット接続（Ｔナビ） | |||||||||||||||
