| 配線ルート（電話＋光） | クリックすると拡大します | |||||||
|---|---|---|---|---|---|---|---|---|
 | → |  | → |  | → |  | → |  |
| 電柱 | 引き込みケーブル | ２階上部壁面 | １階壁面 | 保安器 | ||||
| ↓ | ||||||||
 | ← |  | ← |  | ← |  | ||

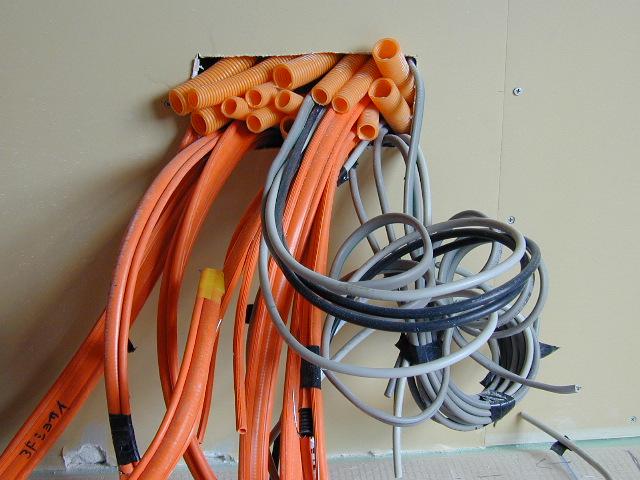

| マルチメディア ポート | ＰＣ設置室内 | 室内配管 (工事中の写真) | 保安器（中身） | |||||
| ↓ | ||||||||

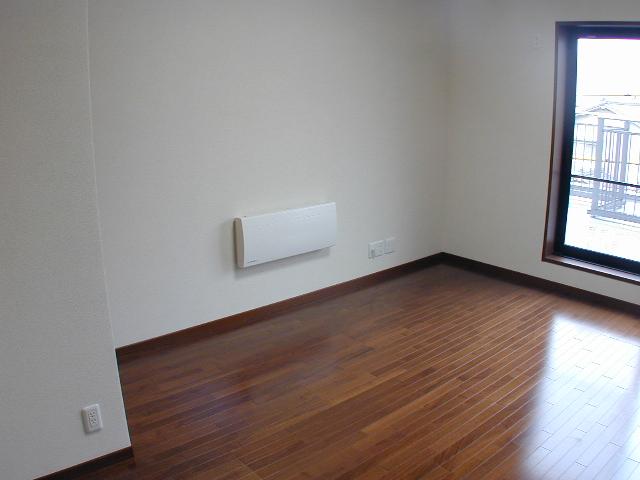

| 各室内のマルチメディア情報コンセント | ||||
|---|---|---|---|---|
 |
 |
 |
 |
 |

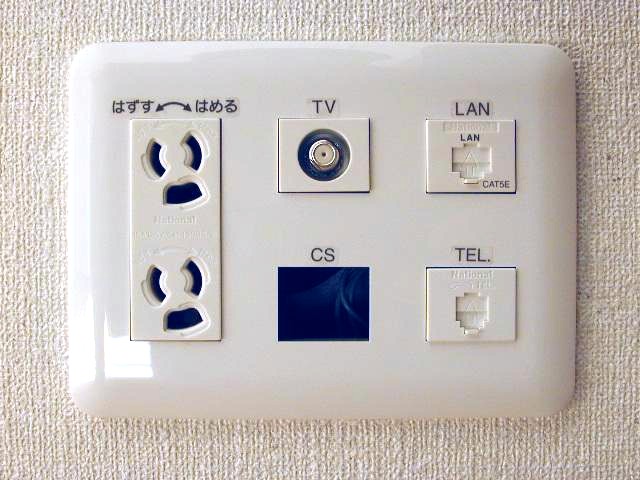

| 通常の部屋 （電力，ＴＶ，ＬＡＮ，電話） |

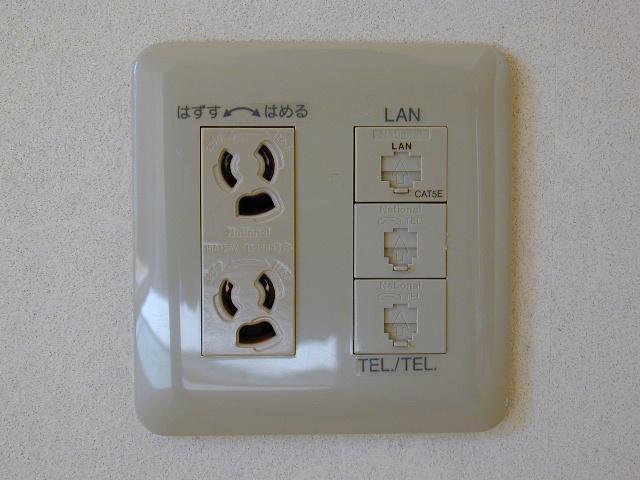

通常の部屋 （ＬＡＮ，電話，電力） |
リビングのソファー横 （電力，ＬＡＮ） |
電話を設置する所 （電力，電話） |
ＴＶを設置する所 （電力，ＴＶ，電話） 工事中の状態です |
 |
 | |||
| サーバ設置場所 （ＴＶ，ＬＡＮ，電話，電力） |
壁に合わせて 色違いです | |||
電源コンセントは、アース付き（３刃）の「抜け止め接地コンセント」を使用しています ＰＣ等の、アース付きの３ピンのプラグが、そのまま使用出来ます（勿論、普通の２枚羽のプラグもＯＫです） 商品名は「埋込抜け止め接地ダブルコンセント(WTF11623WK)」 サーバ設置場所にある、横の電源コンセントは、分電盤から直接・専用に配線してあります 専用にする事で、他の電気器具（エアコン等）の影響を極力避けたつもりです
