| 屋内配線ルート（電話＋Ｂフレッツ） | クリックすると拡大します | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |  | |||||||||

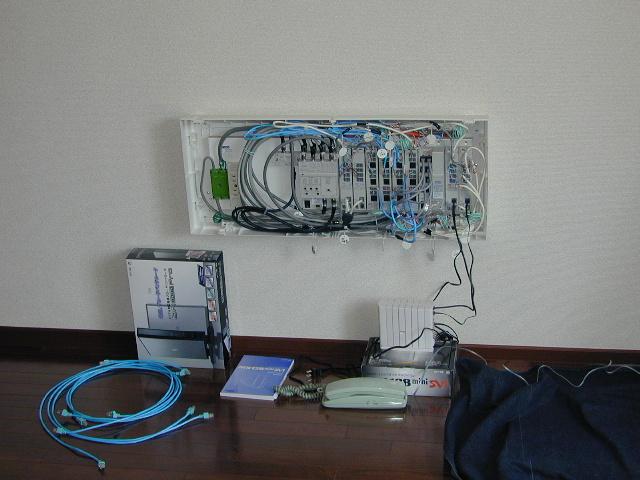

| マルチメディアポート | 設定工事中のところです | |||||||||
| ↓ | ||||||||||
| 電話 | → |  | → |  | → |  | → |  | ||
| スター配線端子台 | ＤＳＵ／ＴＡ (MN128-Slotin) (左) | スター配線端子台 | 各部屋のコンセント | |||||||
| Ｂフレッツ | → |  | → |  | → |  | → |  | → | |
| ＯＮＵ | ＢＢルータ (BA8000-Pro) | ＳＷ−ＨＵＢ | ＬＡＮ配線端子台 | 各部屋のコンセント | ||||||
| ↓ | ||||||||||
| 各室内のマルチメディア情報コンセント | ||||
|---|---|---|---|---|
|
 |
 |
 |
 |
| 通常の部屋 （電力，ＴＶ，ＬＡＮ，電話） |
通常の部屋 （ＬＡＮ，電話，電力） |
リビングのソファー横 （電力，ＬＡＮ） |
電話を設置する所 （電力，電話） |
ＴＶを設置する所 （電力，ＴＶ，電話） 工事中の状態です |
 |
 | |||
| サーバ設置場所 （ＴＶ，ＬＡＮ，電話，電力） |
壁に合わせて 色違いです | |||
電源コンセントは、アース付き（３刃）の「抜け止め接地コンセント」を使用しています ＰＣ等の、アース付きの３ピンのプラグが、そのまま使用出来ます（勿論、普通の２枚羽のプラグもＯＫです） 商品名は「埋込抜け止め接地ダブルコンセント(WTF11623WK)」 サーバ設置場所にある、横の電源コンセントは、分電盤から直接・専用に配線してあります 専用にする事で、他の電気器具（エアコン等）の影響を極力避けたつもりです
