各部屋には、この様な「情報コンセント」を設置しています 使われている電源コンセントは、オリジナルと異なり、アース付きの抜け止めコンセントです ＰＣ等の、アース付きの３ピンのプラグが、そのまま使用出来ます （勿論、普通の２枚羽のプラグでもＯＫです） 商品名は「埋込抜け止め接地ダブルコンセント(WTF11623WK)」 情報コンセントの組み合わせの基本は、ＴＶ，ＬＡＮ，電話，電力が一体となった構成にしています 部屋によっては、ＴＶが無かったり、電話のみだったりします |
 |
ちなみに、 こちらの情報コンセントはサーバ設置場所に用意しました サーバ用なので、右横に通常のコンセントを併設しています ここで使われているのはアース付きの接地ダブルコンセントです このコンセントへの電力系統は、他のコンセント等と分離して 専用の配線にして別系統で、分電盤から直接配線しています （２０Ａの単独配線です） |
| その他の情報コンセントです | クリックすると拡大します | ||
|---|---|---|---|
 |
 |
 |
 |
| 通常の部屋 （ＬＡＮ，電話，電力） |
リビングのソファー横 （電力，ＬＡＮ） |
電話を設置する所 （電力，電話） |
ＴＶを設置する所 （電力，ＴＶ，電話） 工事中の状態です |
|
 | ||
| サーバ設置場所 （ＴＶ，ＬＡＮ，電話，電力） |
壁に併せて 色違いです | ||
 |
工事中の内部です、ケーブルが左から ＬＡＮ（青），電話（白），ＴＶ同軸（灰），配管（橙），電力線（緑，黒，白） 中央の配管（橙）は、マルチメディアポートまで配管しています （現在は空きで、針金導線が入っています） 後で何でも通せます |
 |

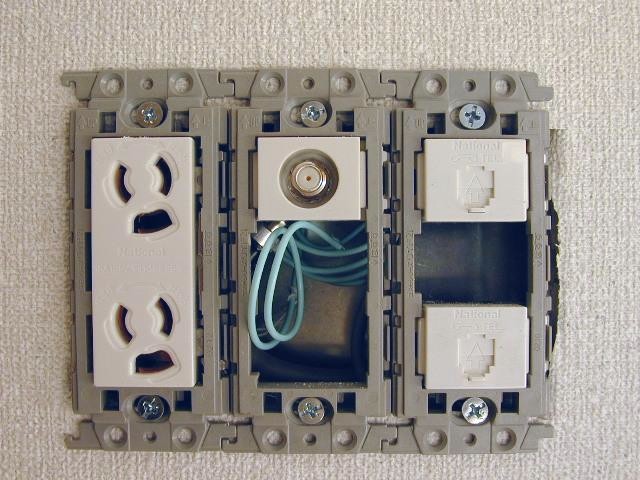

工事中の状態です パネルを装着する前の状態です |
 |
テレビを接続した状態です テレビへの配線は、ここから分波器でＶＨＦ／ＵＨＦと、 ＢＳデジタルの電波を分離して、テレビに配線しています （詳細） |
 |
配線に使用したケーブルです、 電話＋配管＋ＬＡＮが一体になっています |
 |

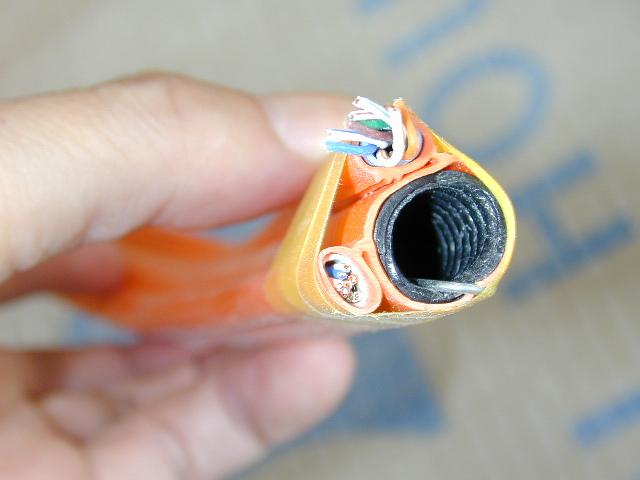

その詳細です 中央のパイプが、針金導線入の空き配管です 電話＆ＬＡＮケーブル（カテゴリ５Ｅ）は、それぞれ８芯です 電話は、２芯を２組使用しているため、４芯余っています （他の用途に使えそうです・・・） |
