とうとう完成！

Last update 1998 10/17(Sat) 10:21:57

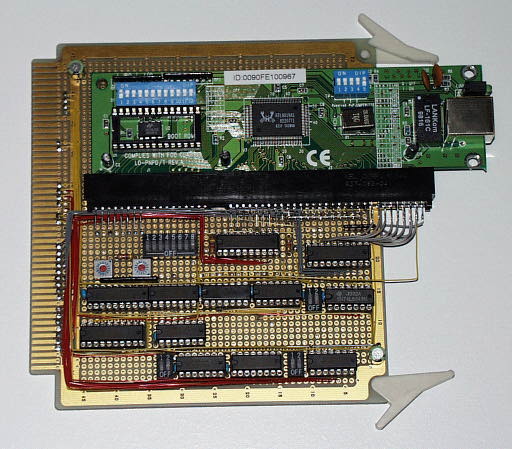

Ａ面の写真
Digital Camera OLYMPUS C-1400XL による撮影

ボード中央に見えるディップスイッチ（８極）はＩＲＱ用。 特定のＬＡＮカードへの依存を少なくするために可変とした。
その近くに見える２個の１６進ロータリースイッチがベクタ用。 変更時に論理を逆にしたり、ＬＳＢとＭＳＢを間違えたりと言ったボケを根本的になくす為。
ＩＳＡカードエッジコネクタは強力な両面テープ(NITTO No.500)で固定。足はＬ字に曲げ基板に直接半田付け。
ＩＣの配置はＬＡＮカードに対して平行。 バスブリッジ部と NE2000 間の配線のほとんどを直線に、かつ最短としたいためこうなった。 当然Ｘ６８側の配線に皺寄せが来るものの、ＬＡＮカードの配置上Ｘ６８側の配線を直線／最短する事は もともと無理な為、この配置を採用。

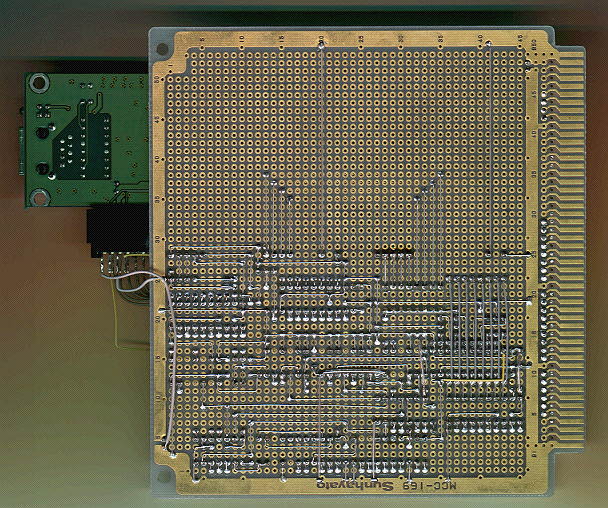

Ｂ面の写真
Scanner SHARP JX-250W3 による取り込み画像

もともとプリント基板にフラットＩＣで作る予定だった事もあってパターンをほぼそのまま流用。 パターンがメッキ線になっただけと言う感じ。
写真からじゃ分かりづらいけど１０数本はやむなく立体配線。 これだけの回路を２次元上で構成するのはやはり無理だった(^^;
