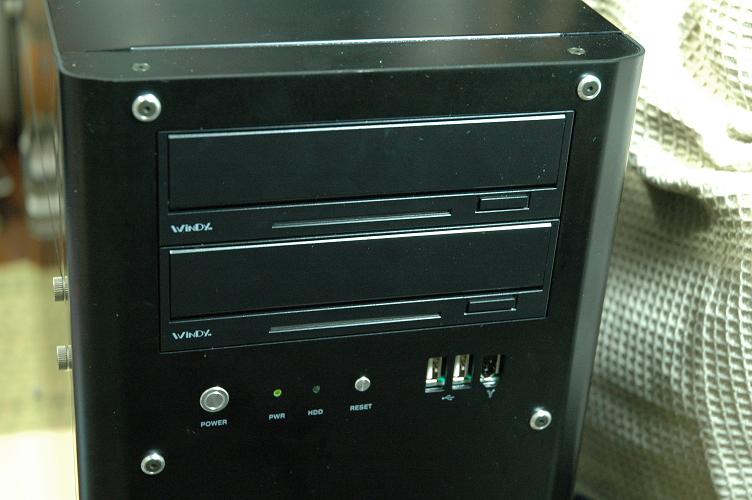

５インチベイは、上から
1:Panasonic LF-M821JD
2:LG電子 GSA-4163BK
最下段に
FA404M (FDD+CardReader)
ＦＤＤ＋ＣＦ等のカードリーダーがあり
重宝している

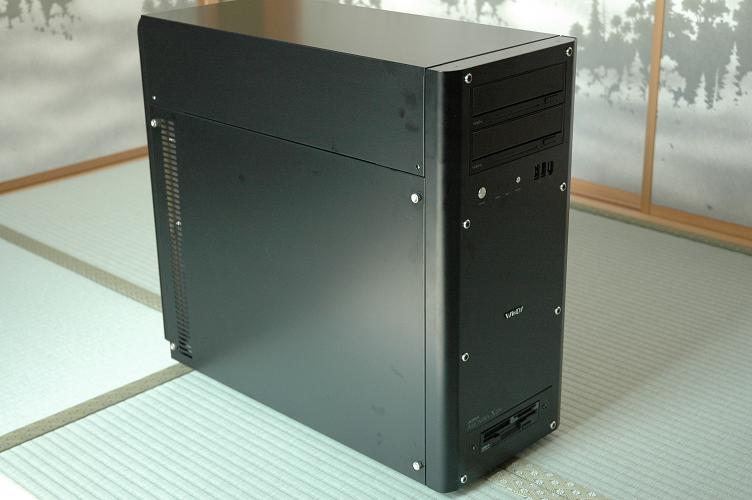

ケースは、
１号機から気に入っているsoldam製
ALCADIA X-2JV S-Black/550V
電源は、５５０Ｗ(Varius V 550W)
ドライブ装置は一般的な乳白色であるが
前面カバーを採用して黒色で統一している
|

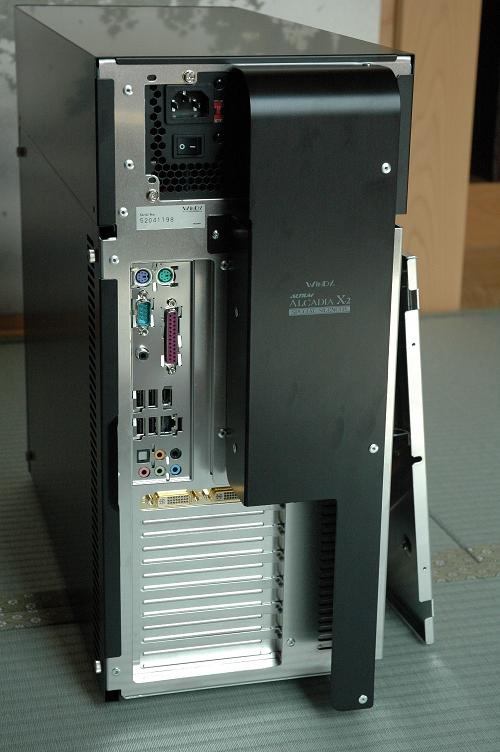

後ろからの外観です
このケースの特徴である、２重の排気カバーがあり
壮観である
実際に、音も静かで、気に入っている
PCIスロットは、最上部に
VGA: GeForceFX6600GT (玄人志向 GF6600GT-E256HW)
のみ装着しており、DVI-I端子が２個出ている
当面、他のスロットは空きです
|

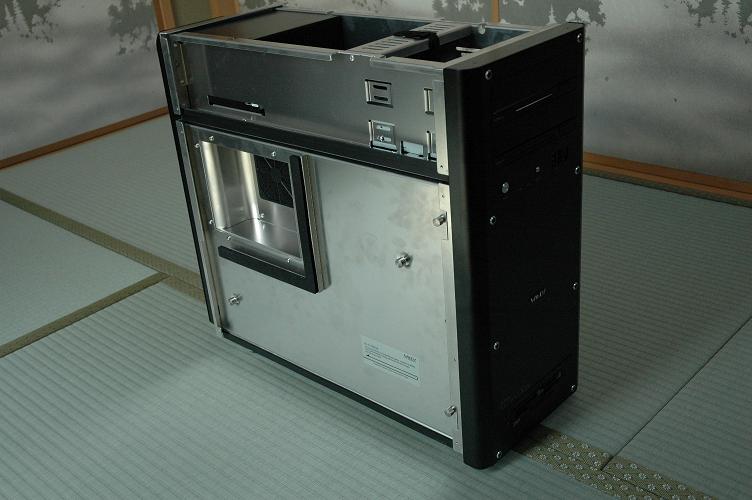

上面と側面のカバーを取ったところです
側面は、このケースの特徴である、２重
構造になっており、
外側のパネルと内側のパネルとの隙間を
後方から前方に、風の流れが来る様に
なっています
|

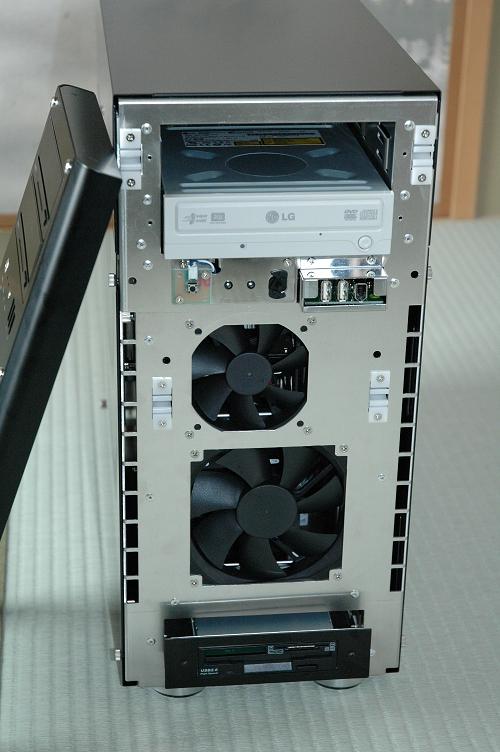

前面パネルを取ったところです
（ソルダムの特徴：前方に引っ張るだけで外れる）
前面、両端の、縦に並んだ四角い穴を通して、
後方からの涼風が前面に回り込み、大型のファンで
強制的に吸引される構造になっている

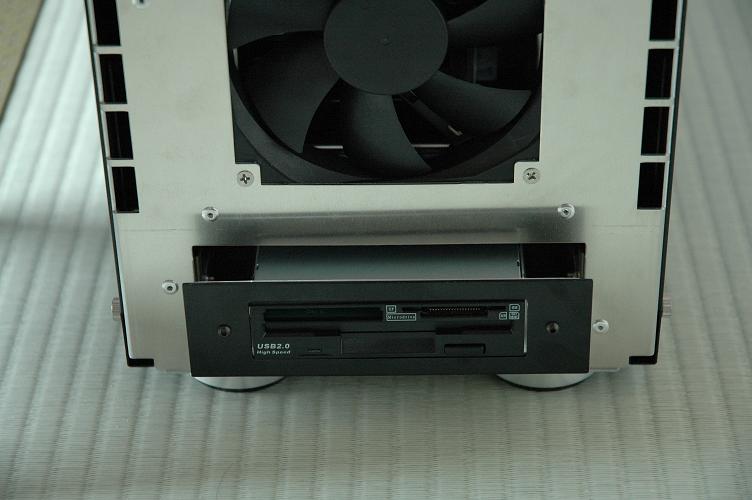

最下段には、５インチベイがあり
３．５インチ変換金具を使用して、FA404Mを装着しています
FA404M付属の黒色ベゼルに交換しています
|

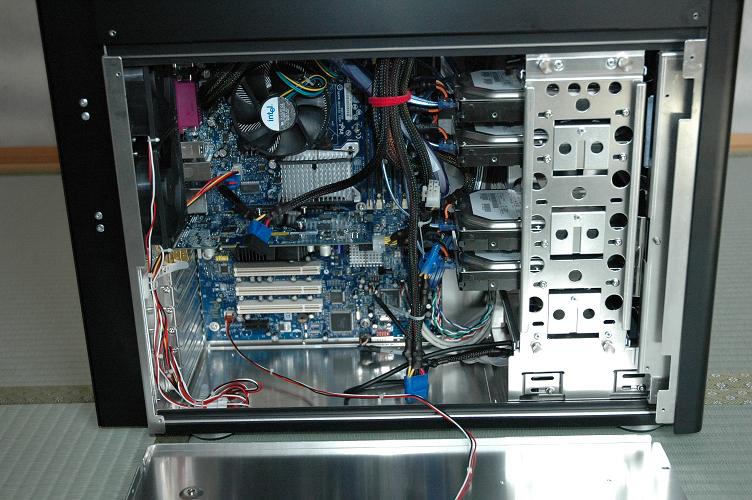

内部の概観です
前方、吸気ファンの直後部分には、
３．５インチベイが並んでいます、
ＨＤＤ６台の装着が可能です
３．５インチベイの下、最下部に
５インチベイが１個用意されています
|

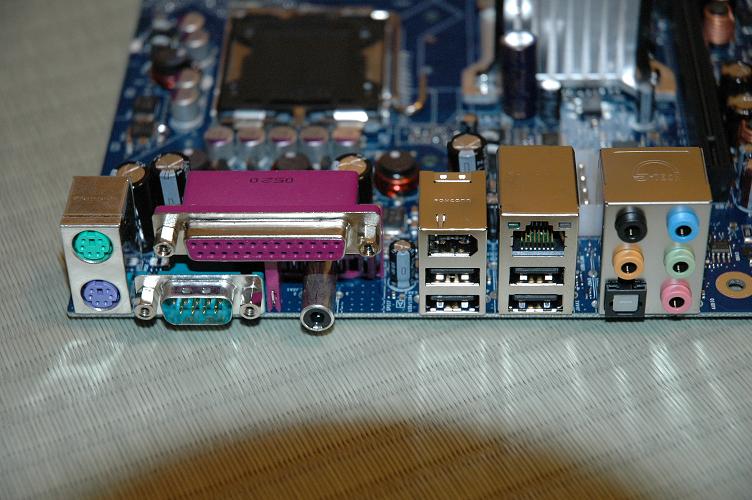

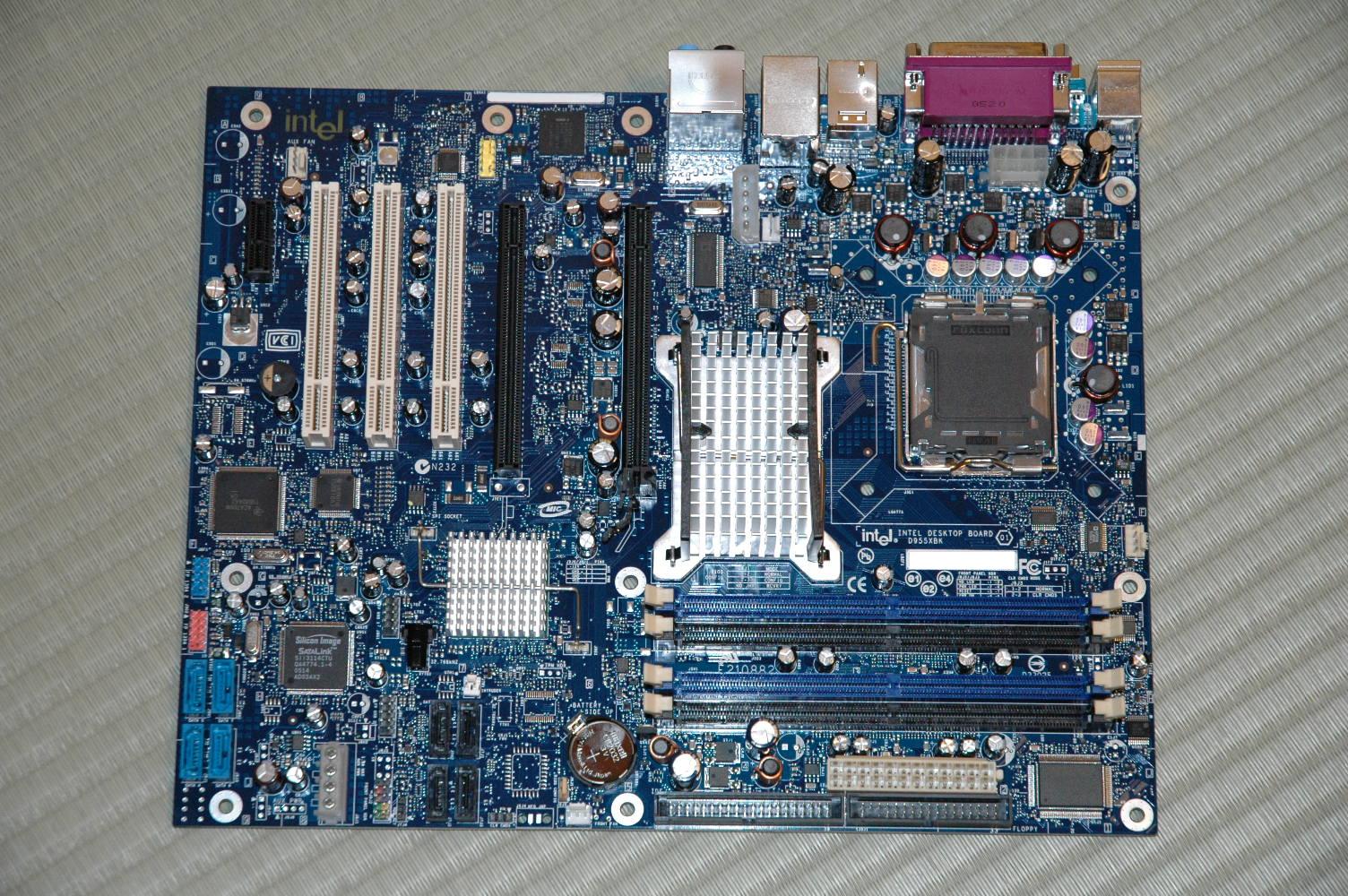

使用のマザーボードです
INTEL D955XBKLKR です
チップセットは、i955X + ICH7R
マルチコアＣＰＵに対応し、S-ATA2
DDR2-533/667 など、最新の技術に
対応しています
|

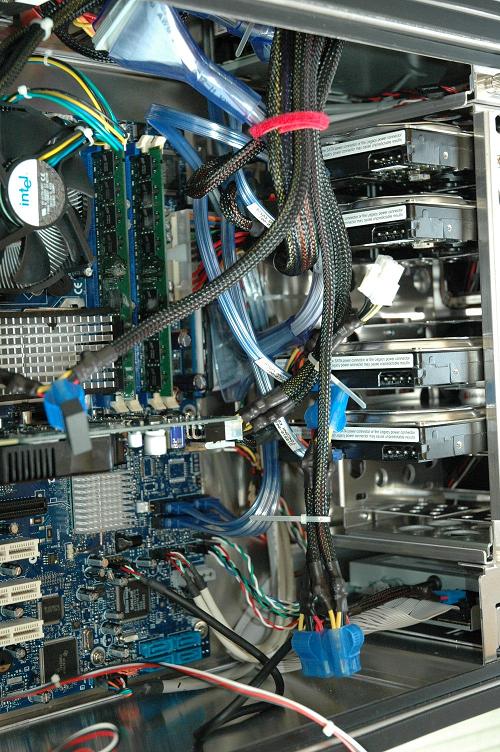

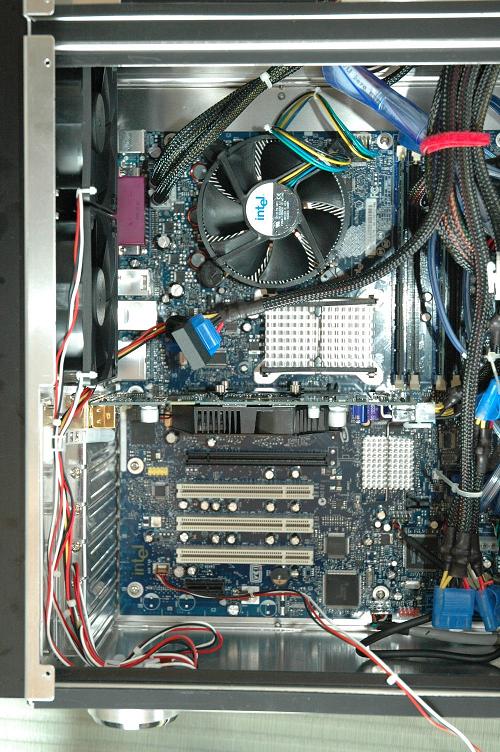

ごちゃごちゃした内部です
ＣＰＵは、Pentium D 840(3.2GHz)
S-ATA2 HDD ４台で RAID-5を構成しています
日立製 80GB HDS728080PLA380 x4
このマザーボードは、
ＶＧＡの隣が、１スロット分空きのため
内部のエアロフロー的に有利と思い
気に入っています
|

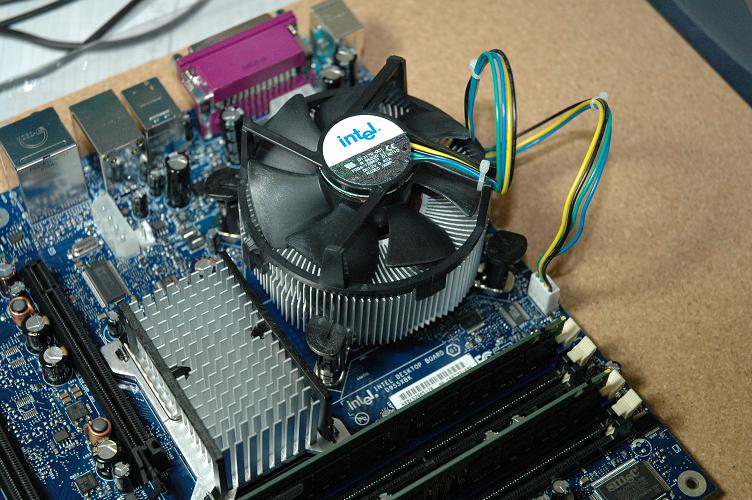

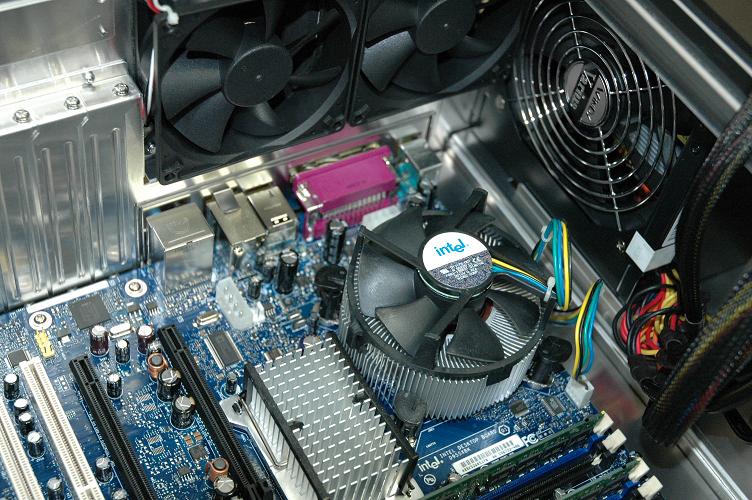

ＣＰＵ周りの詳細
Pentium D 840 (3.2GHz) L2:1MBx2
Memory
DDR2-533 1GB x2
(合計 2GB)
|

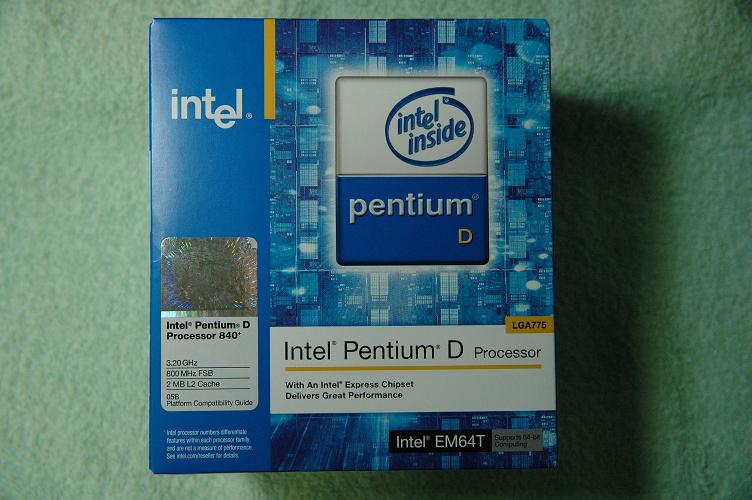

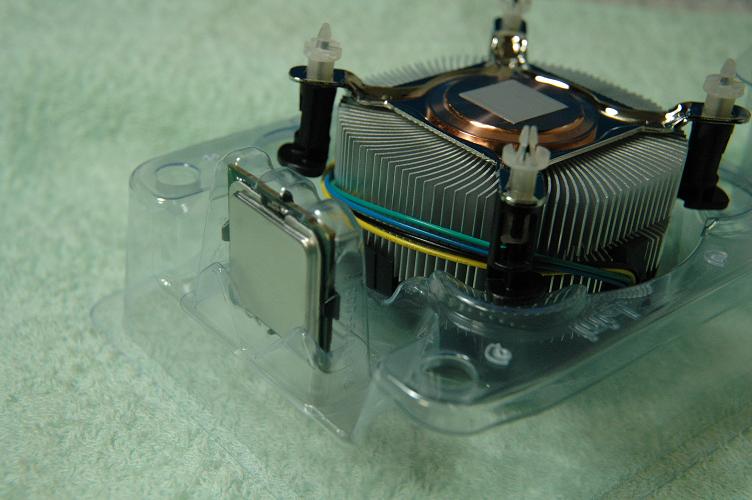

使用したＣＰＵです
ＩＮＴＥＬ
Ｐｅｎｔｉｕｍ Ｄ ８４０
(3.2GHz, L2:1MB x2,800MHz FSB)
sSpec: SL88R 1.40V
socket: LGA775
PCG: 05B
|

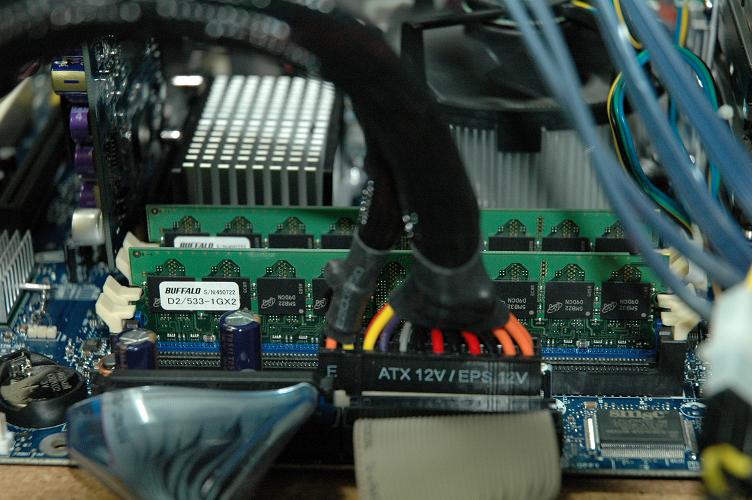

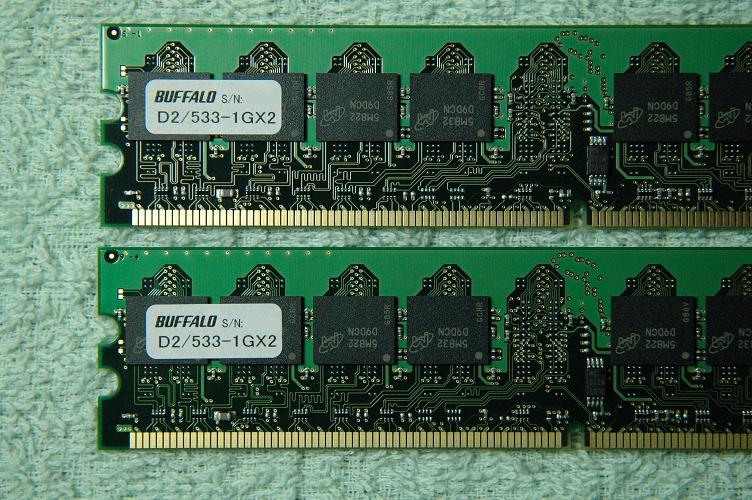

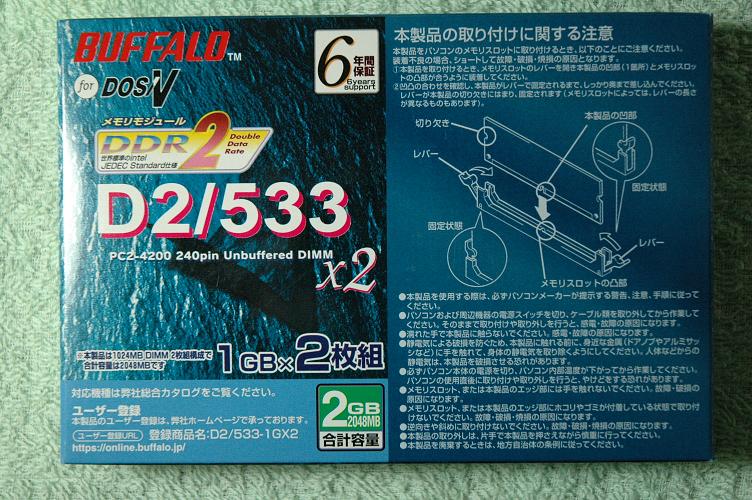

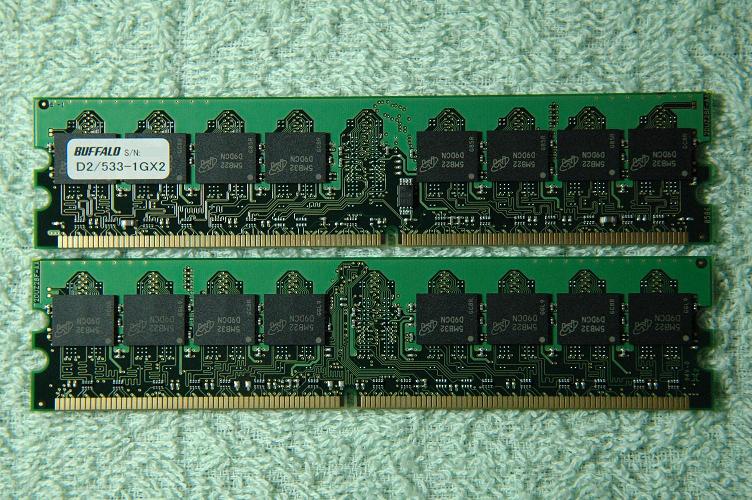

使用したメモリーです
品質に定評がある、バッファロー製
Ｄ２／５３３−１ＧＸ２
合計：２ＧＢ
(DDR2-533 (PS2-4200) 1GB x2 )
(NonECC Unbuffered 240pin DIMM)
|

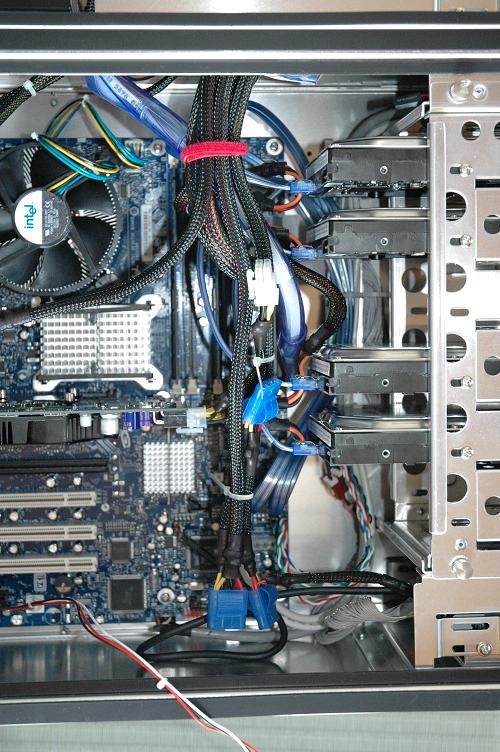

ＨＤＤの装着状況です
日立製 80GB HDS728080PLA380 ４台を
インテル・マトリックス・ストレージ(ICH7R)
S-ATA2 経由で RAID-5を構成しています
この４台を、システムＨＤＤとして使用し
今後、２台を追加して、RAID-10(SII3114)
データＨＤＤとする予定
（ただし、こちらのインターフェースはS-ATA(1.5G)）
電源の接続は、S-ATA端子経由にしたため、
従来の４ピン端子は、空きになっています
（ＨＤＤ後部、右端の４ピン端子）
|
 |
 |
 |

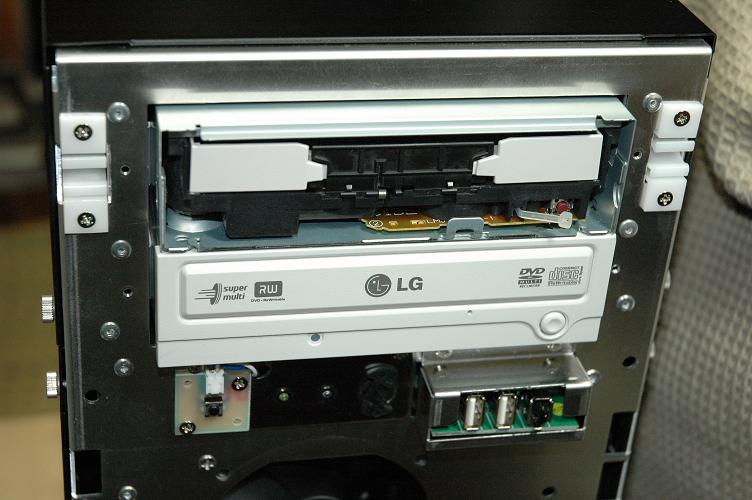

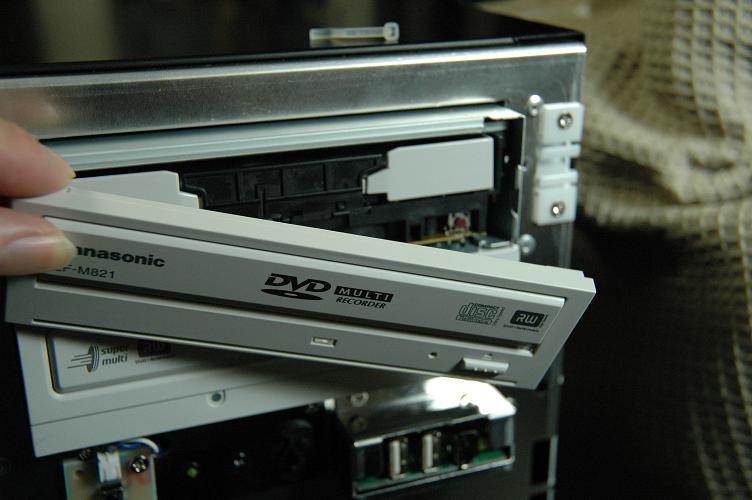

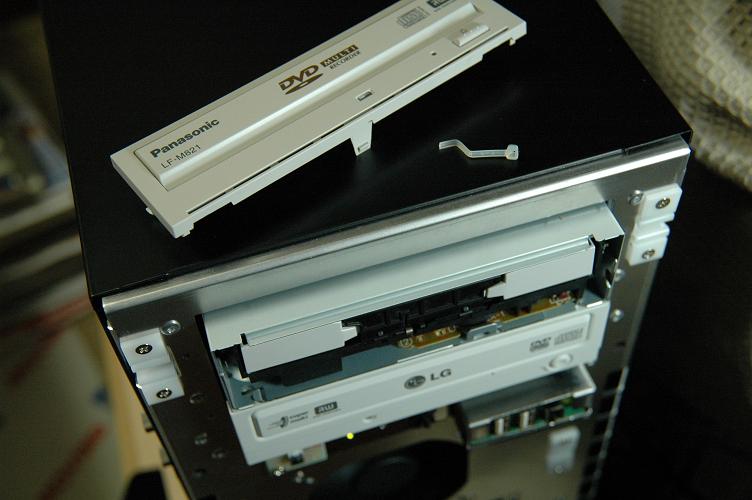

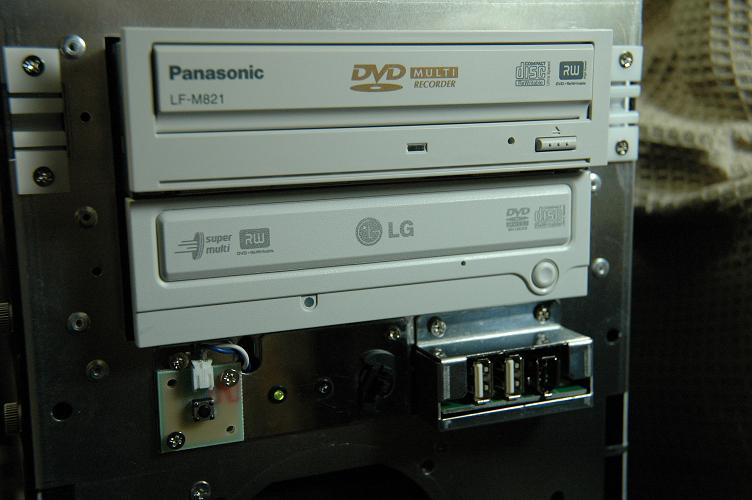

光学ドライブの取り付けに際し
ケース色に合わせるため、製品に取り付け
られていたトレイカバーを取り外し、
前面が裸の状態で装着した
|
 |
 |

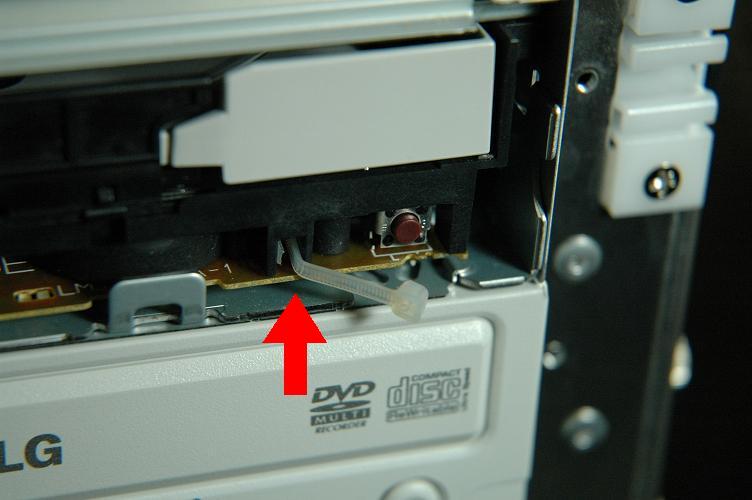

↑ケーブル結束用バンドを加工（折り曲げ）
←トレイ緊急取出し穴に刺し込み、
カバー前面の取り出しボタンの裏側に来る様に装着 |
 |
 |
←装着結果は、この様になり良好...(^_^)
|
|

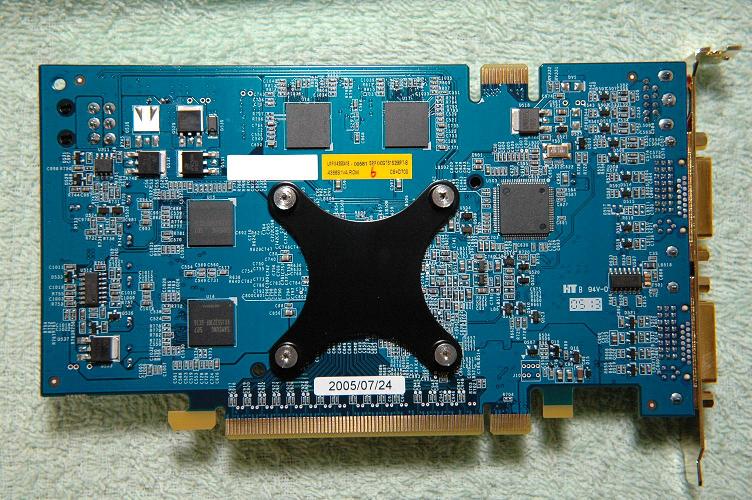

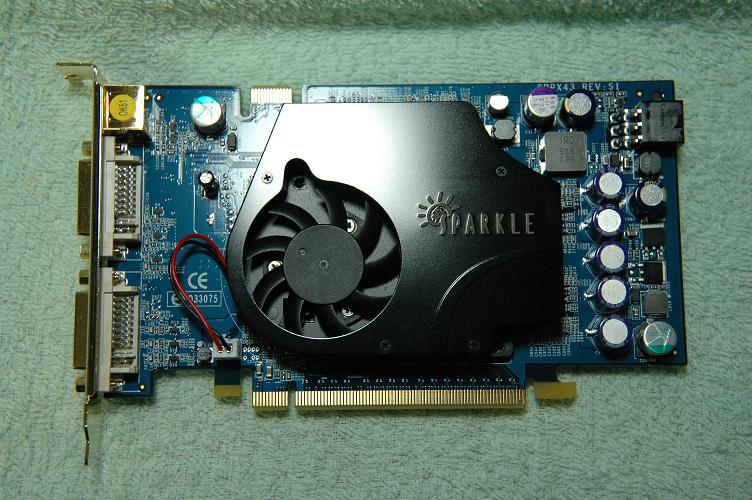

使用したＶＧＡ
ゲームをする訳では無いので、
高度な３Ｄ機能は不要であるが、
２Ｄ画面の高速動作は欲しいので、
高クロック、高速メモリを考慮して、
GeForce 6600GT DDR3/256MB
玄人志向 GF6600GT-E256HW
(core:500MHz,MEM:1.1GHz,DVI-I:x2)
|
