| 現在の１号機です | |
|---|---|
 |

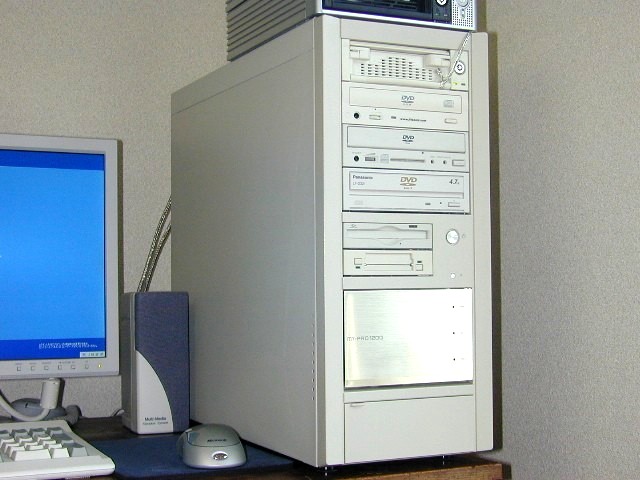

５インチベイは、上から 1:リムーバブルHDD(OWL-MR32) 2:DVD/CD-R/RW(LTC-48161H) 3:DVD-R/RW(DVR-103) 4:DVD-RAM(LF-D321JD) ３．５インチベイは、上から 1:1.3GB-MO(MOF1300B) 2:PCカードアダプタ (LPM-CA20FP2) ケースは、MT-PRO1200 |

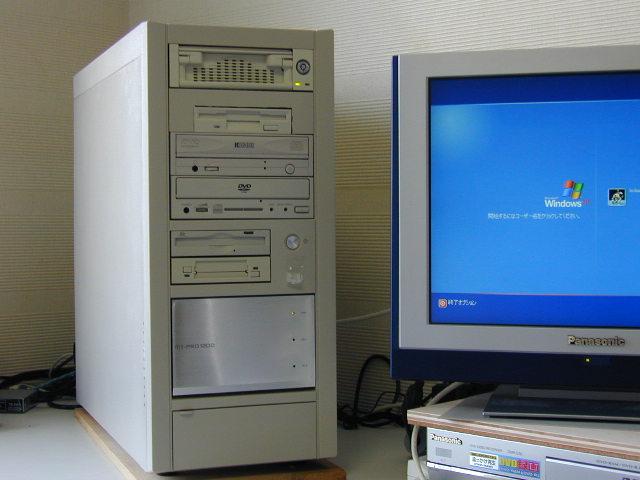

５インチベイは、上から 1:リムーバブルHDD(OWL-MR32) 2:FDD(D353M3) 3:DVD/CD-R/RW(MP9120) 4:DVD-R/RW(DVR-103) ３．５インチベイは、上から 1:1.3GB-MO(MOF1300B) 2:PCカードアダプタ (LPM-CA20FP2) ケースは、MT-PRO1200 （現在は構成を変更しています） |

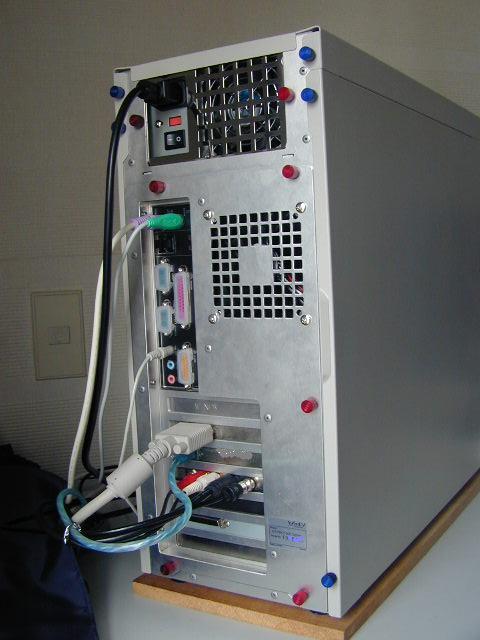

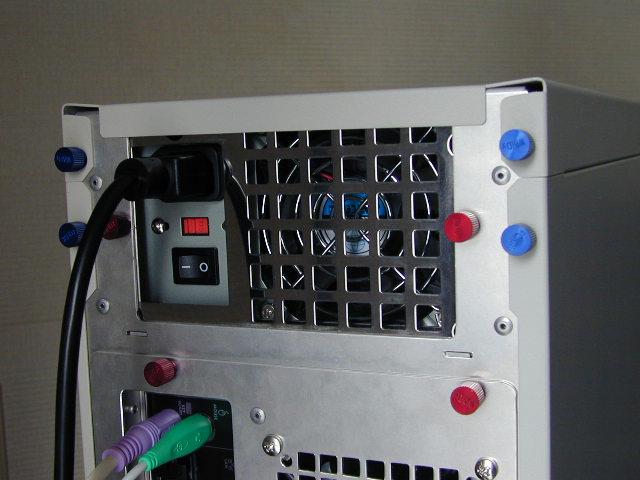

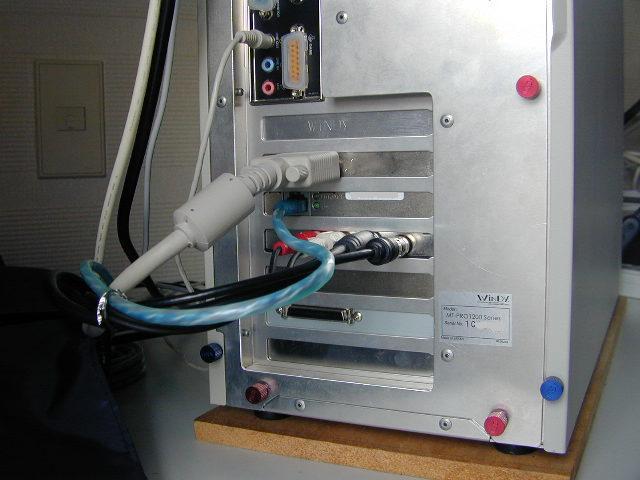

 後ろから PCIスロットは、上から 1:(空:M/Bにソケットが無い) 2:VGAカード(AGP) 3:LAN 4:MTV1000(TVキャプチャ) 5:IDE133 6:SCSI 7:PCカードアダプタ 電源部は、このケースの特徴の 取り付け金具が在り、 上下逆に付けられます (電源両側の赤いネジ２本) ここでは内部FANの関係で 逆に付けています |
 電源部 ＰＣＩスロット部分 |

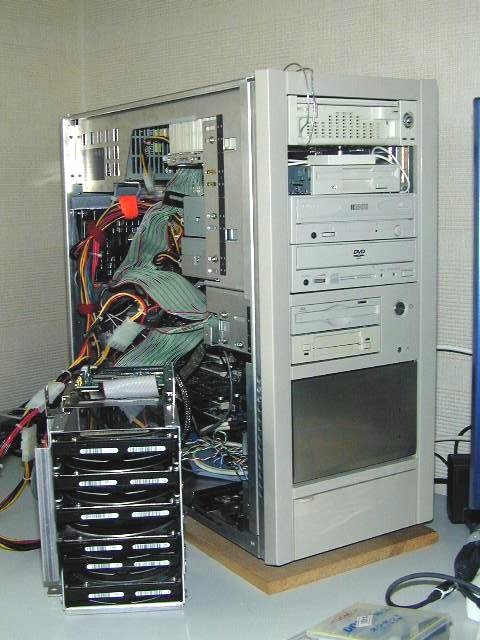

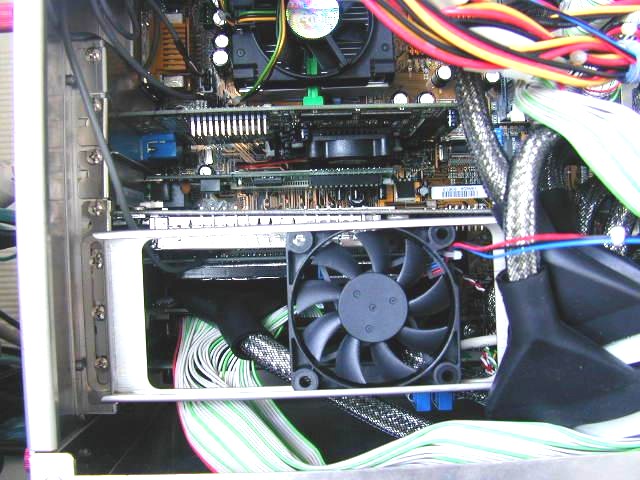

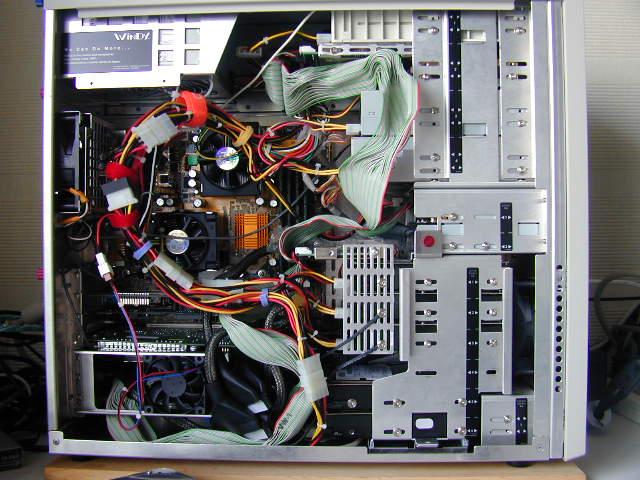

 サイドパネルを外しました 右下、 ＨＤＤ５台の内 一番上のＨＤＤは SCSI/IDE変換で SCSI接続しています 最上段 リムーバブルHDDも SCSI/IDE変換 左下、 PCIカード上に FANを付けています (慰み程度です) |

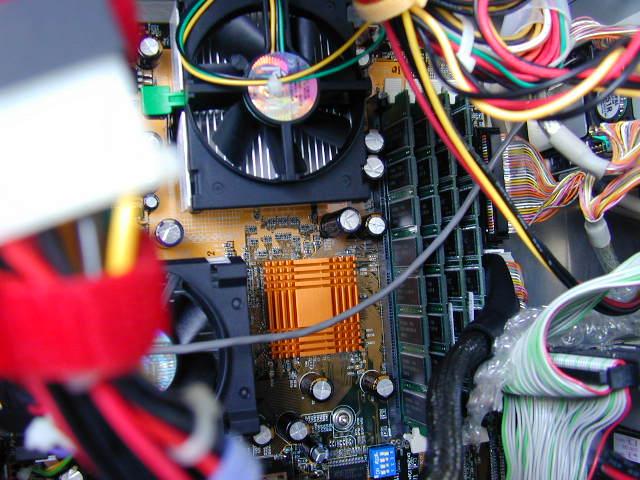

 ＣＰＵ周りの詳細 Pen3-S-1133MHz x2 Memory 256MB x4 (1GB) (PC133-CL2) |
 ＰＣＩスロット付近 見にくいですが、上から AGP: GF2MX440 PCI#1: LAN PCI#2: MTV1000 PCI#3: IDE133 PCI#4: SCSI PCI#5: PC-Card-ADP このマザーボードは AGPの上、１Slot分 空きのため、PCIは ５スロット分のみ |

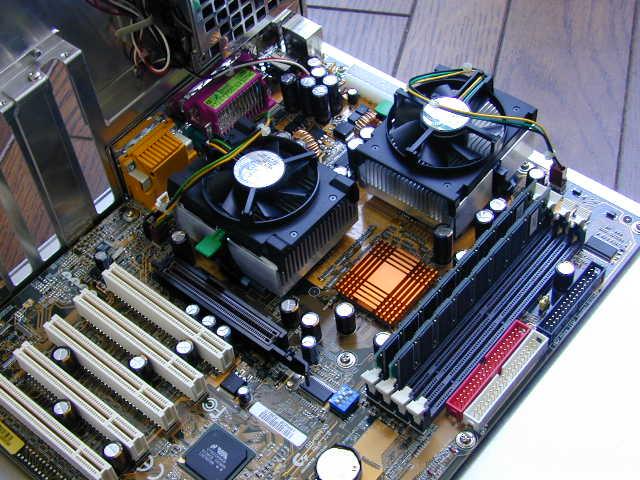

 ケース装着前の マザーボードです |
 ケース装着中の状況 FDDのカバーを思案中 |

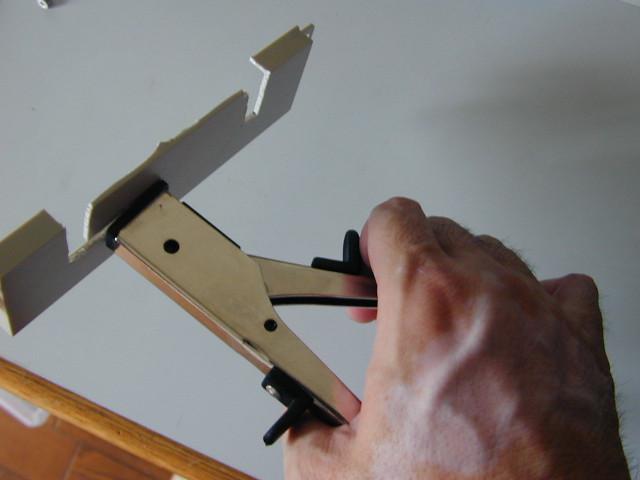

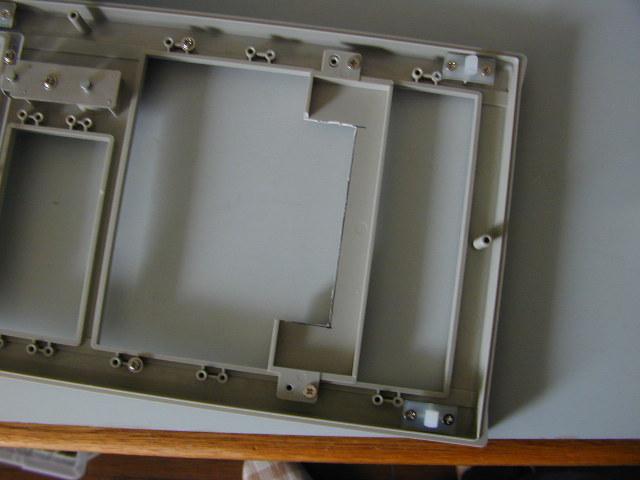

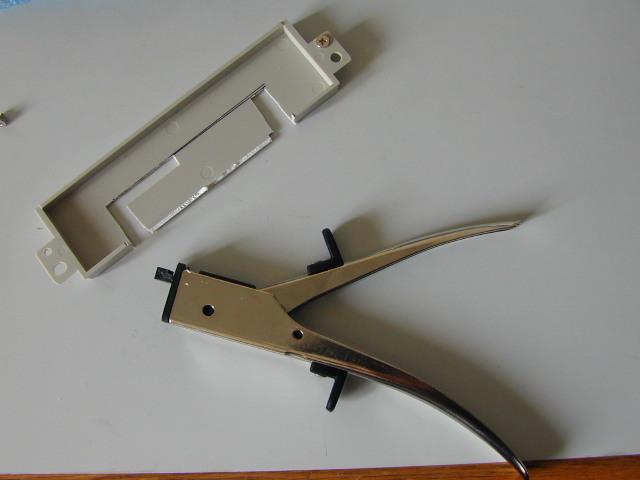

 5inch隠し板を工作中 ハンドニブラーを使って カットします |
 5inch隠し板を、前面パネルに装着 |

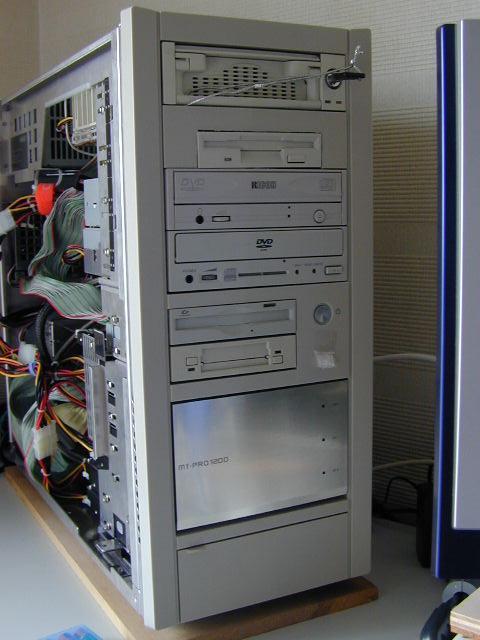

 完成 (02.06.19) |

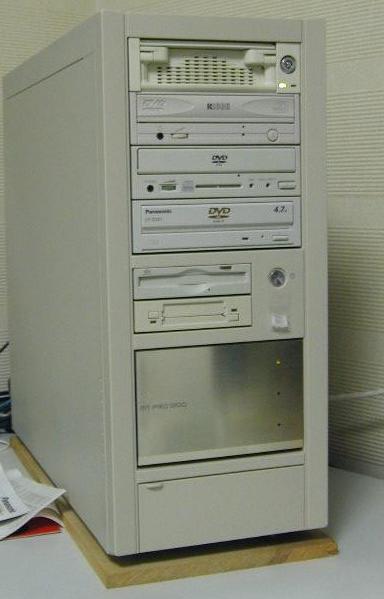

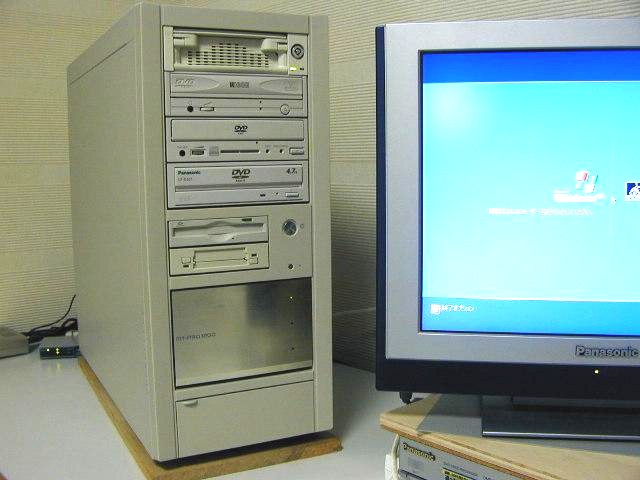

 ＤＶＤ－ＲＡＭを増設しました (松下:LF-D321JD) (02/06/30) 上から４段目に装着しました そのため、ＦＤＤが、追い出され、 ケース内部の最上段に転がっています ..........(^_^;; |

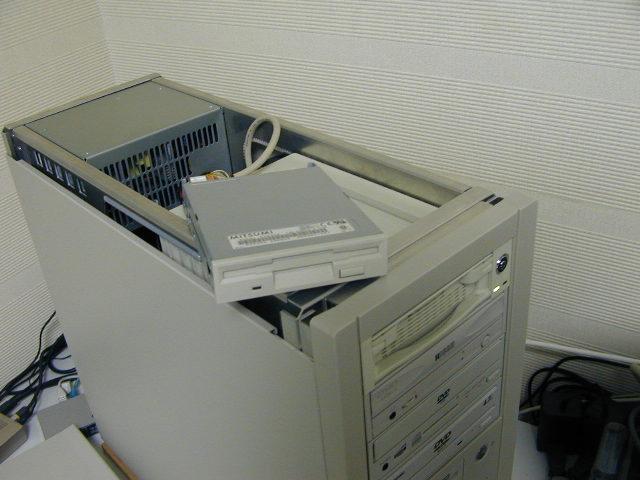

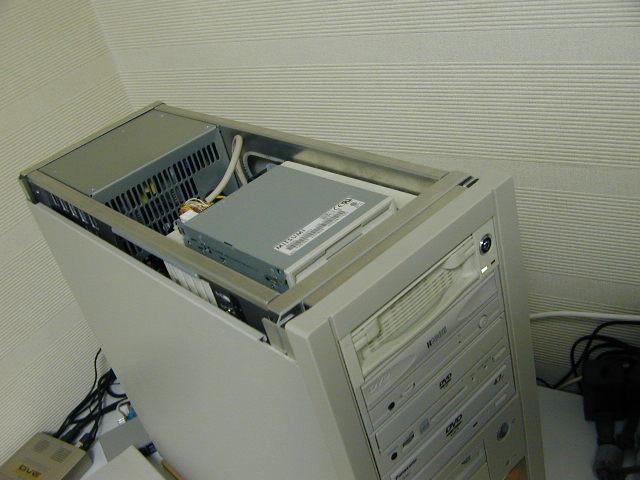

 FDDの指定席、最上部の空間に 使う時だけ、ケース天板を開けます (02/07/08) |

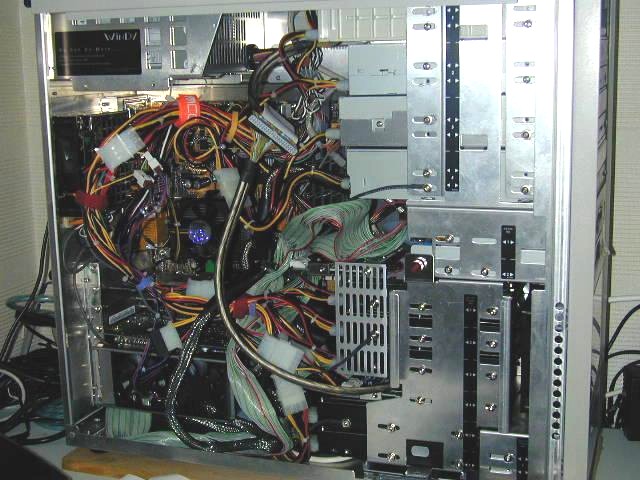

 ごちゃごちゃの内部です (02/07/01) |
 で、こうなりました (02/07/08) |
 最上段の、DVDコンボドライブを変更しました RICOH MP9120A を LITEON LTC-48161H に交換しました (04/03/01) |

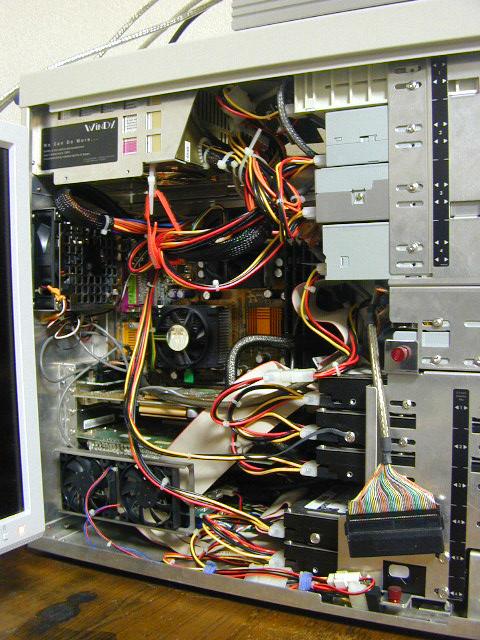

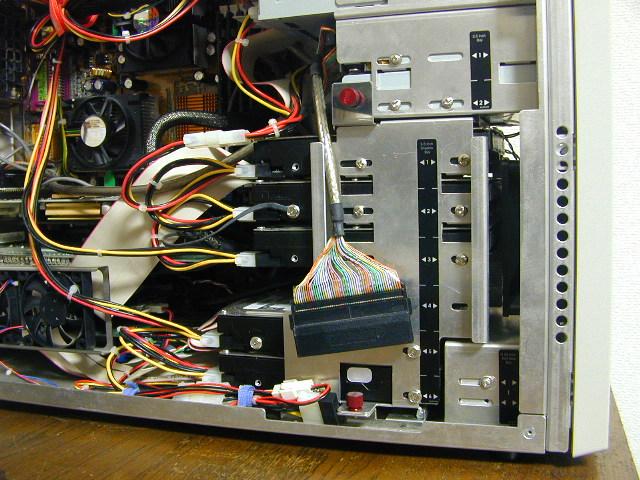

 ごちゃごちゃの内部を、少し整理しました ＨＤＤの手前にぶら下がっている、ケーブルと「黒い物」は ＭＯのＳＣＳＩケーブルとターミネータです ＳＣＳＩインターフェースカードが無いので、 USB2.0-SCSI変換ケーブル(Adaptec USB2Xchange)経由して SCSI(50pin)コネクタをAGP上部の空きスロットに付け 外部から内部に接続して、最終部分でターミネータに接続しています |

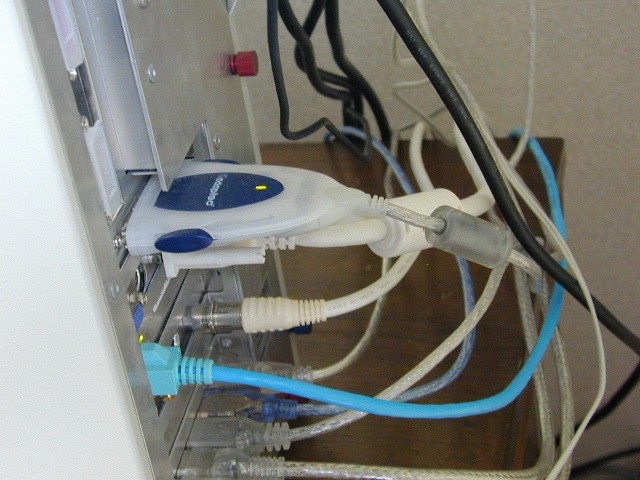

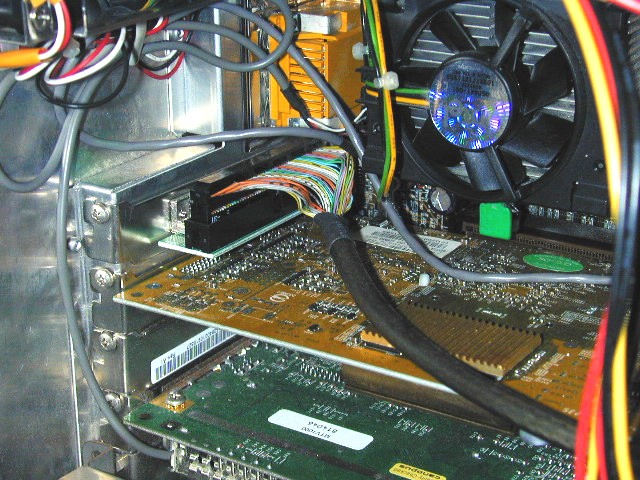

 USB2.0-SCSI変換ケーブル(Adaptec USB2Xchange)の 内部接続の状況です AGPスロットの上の、空きスロット部分に装着しています  その外部の接続状況です 最上部がAdaptec USB2Xchangeです その下に、VGAカード、LANカードと続きます |

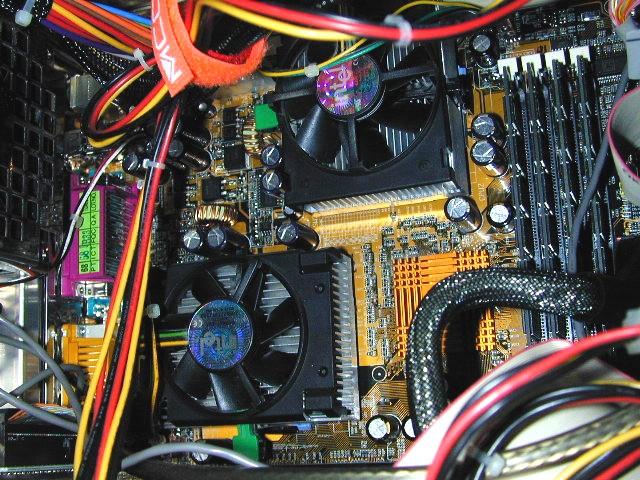

 ＣＰＵ付近です PentiumⅢ-S 1133MHz Dual です メモリは、256MB x4 = 1GB です |

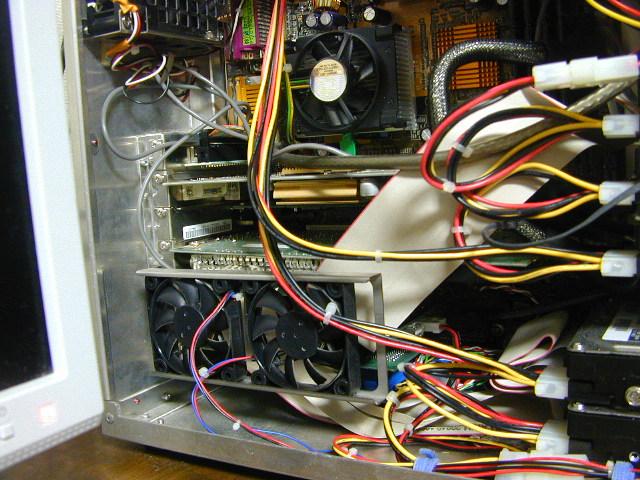

 ＰＣＩスロット付近 見にくいですが、上から (空): SCSI(50pin)コネクタ AGP: GF2MX440 PCI#1: LAN PCI#2: MTV1000 PCI#3: IDE133 PCI#4: USB2.0/1394 PCI#5: PC-Card-ADP |

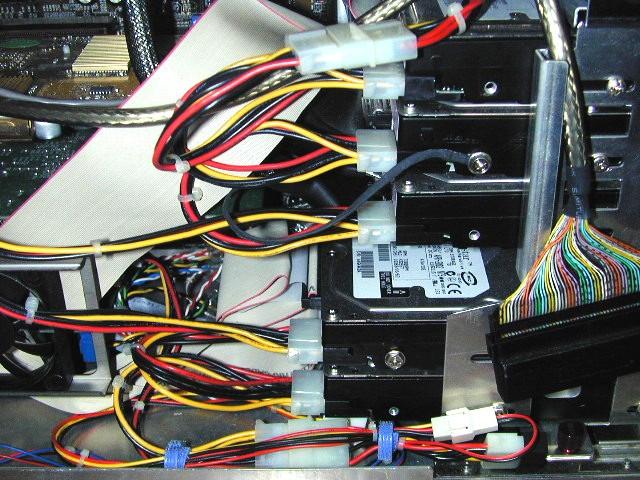

 内臓のＨＤＤです |

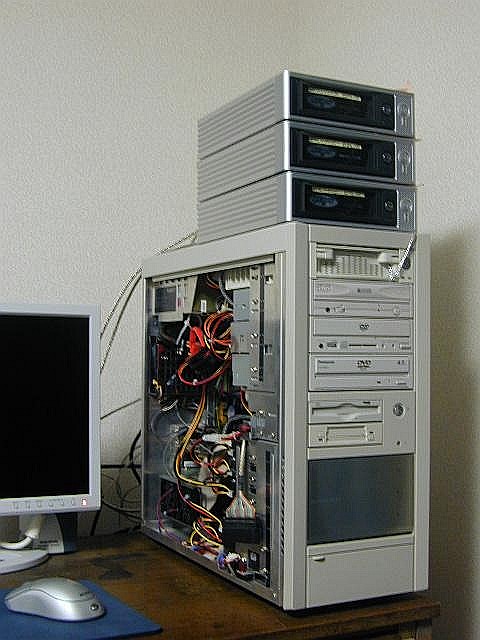

 撮影のため、机の上に置いていますが 通常は机の横に、床置きしています |
 全体は、こんな感じです (04/03/01) |
