ＡＢＳキャンセルＳＷの作成

※ここでの内容は、一般にお勧め出来るものではありません。 　これを見ての製作による不具合などの責任は取れませんのであしからず。

　

　

ＥＰ３のブレーキは優秀でＡＢＳだけでなくＥＢＤ（※１）なんて物も 装備されています。
しかしサイドターンなどをしようと思ってもこれが作動しなかなか出来ません。
と言うか恐らくサイドターンはやり難いと思われる。
その結果、ジムカーナなどでターンを要する時に不利になります。

そこで定番？のＡＢＳキャンセルしようということになりました。
ＡＢＳユニットのコネクタを抜いたり、ＥＮＧルーム内のＡＢＳヒューズを抜いたり
室内のヒューズを抜いたりと 色々と方法が有る中、初めはＥＮＧルーム内のヒューズを
抜いて対応してました。走り終わって元に戻してました。

しかし、人間という者はめんどくさがりなもので（笑）なんとか簡単にＡＢＳをキャンセル＆復帰
は出来ないか？ っと思うようになります。
（ずっとキャンセルしたら保険のＡＢＳ割引適用の契約違反となりますし）
そこで室内から簡単にスイッチ一つでＯＮ／ＯＦＦ出来る様にと思い 今回のキャンセルＳＷの
製作に至りました。
ＮＥＴで調べたが有用な情報に乏しいので試行錯誤で考え完成。
車種によっては、ヒューズ抜きでＥＮＧがかからないとかあるみたいだが、ＥＰ３ではそういった
不具合は今の所ないです。

◎ON/OFFに関しては出来るだけＩＧＮはＯＦＦ状態でやるように心がけましょう！
　ＥＮＧがかかっていてもＯＮ／ＯＦＦは出来るが機器の保護の為に気を付けてます。

※１）EDB：エレクトリック・ブレーキ・ディストリビューション（電子制御制動力分配システム）

　

〇部品構成〇

使　用　部　品
品名	配線コード（４ｍ）：黄
メーカ	株式会社フジックス（ＳＴＡＦＭＡＮ）
型番	Ｅ−５
定価	￥１６０
品名	電源取り出しコード
メーカ	株式会社フジックス（ＳＴＡＦＭＡＮ）
型番	Ａ−５２
定価	￥３６０
品名	ミニ平型ヒューズホルダー
メーカ	株式会社フジックス（ＳＴＡＦＭＡＮ）
型番	Ｂ−４０
定価	￥３６０
品名	トグルスイッチ（ＯＮ/ＯＦＦ）
メーカ	日本橋電子部品店にてＧＥＴ
型番	不明
定価	￥１６０位

　

　

　

　

　

　

　

　

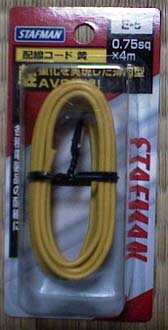

	写真左のが配線です。 これくらいので充分です。

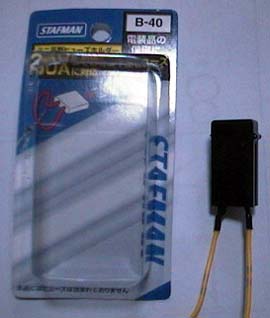

	ミニヒューズホルダーです。電源取り出しコードに付いてる管ヒューズを取って代わりにこれをハンダ付けします。
	写真はすでに配線済

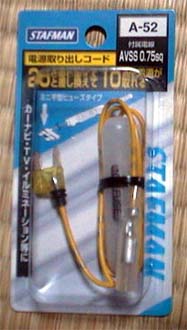

	そしてこれが室内のヒューズと差し替えるために使う電源取り出しコード。 これを改良して平型ヒューズホルダーを配線に加えます。 室内のＡＢＳのヒューズは７．５Ａで、電源取り出しヒューズに付属のヒューズ（１０Ａ）は使えない為。
	なんの変哲のないトグルスイッチ（笑）
	ON/OFF維持タイプ

　

　

　

　

　

　

　

　

　

　

　

　

　

ＡＢＳキャンセルＳＷ作成方法
