ＡＢＳキャンセルＳＷ作成方法

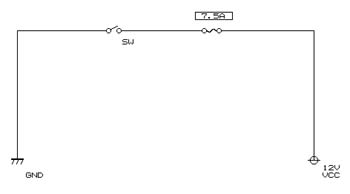

〇回路図〇

　

　

　

　

　

　

　

　

　

回路としては上記のとおり単純です。
注意点としては、ヒューズを＋側（１２Ｖ）へ接続することくらいかな。

〇製　作〇

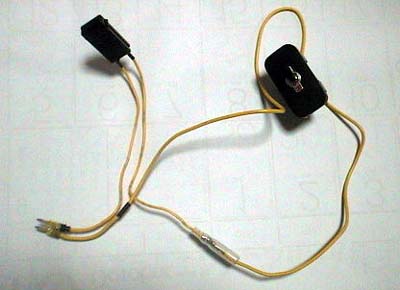

これが完成品です。

まずは、左下の電源取り出しコードのヒューズの加工から・・・

　

　

　

　

　

　

　

　

　

　

　

　

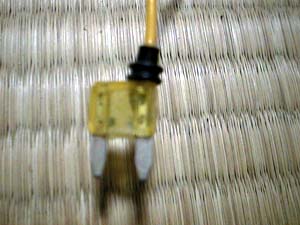

これが電源取り出しコードに付いてる平型ヒューズの部分
右図のようにヒューズ内（中央）の線を切断します。
そしてブルーの線をハンダ付けします。
（ハンダ付け前にヒューズの本体を加工し中の端子部を剥き出します）
＋側がＶｃｃとなります。

　

　

　

　

　

　

　

　

　

次にＯＮ／ＯＦＦスイッチ部
左のは室内ハンドル左下の目くら蓋です。穴開け加工します。
蓋にこのスイッチを組み込みます。
端子への配線接続はＯＦＦ側にＧＮＤ、ＯＮ側にＶｃｃとしました。

　

　

　

　

　

　

　

　

　

　

　

あとは回路図の通りヒューズを割込ませて完成。
ヒューズには＋/−の区別は無かったように思います。

そして室内側のヒューズホルダーに組み込む。
場所はステアリングの下の奥にあります。　１０ｍｍレンチでボルトを一箇所
取ればスライドして下にずらせます。
そこの下段の一番左側の７．５ＡのがＡＢＳ用のヒューズです。
それと今回作成のスイッチを交換します。
ヒューズホルダーの上側がVccだと思います。（テスタで確認しましょう）

あとはイグニッションＯＮしてみて動作確認♪
無事ＯＮ／ＯＦＦ出来れば完成！
