a.さて、部品の紹介です。
画像は左が構成図、右が実物 a. となっています。
#バラの写真は撮り忘れたー(;´Д`)
実物側の画像にある部品名は、スペースの関係で省略して書いてあります。
正しくは、全てアタマにスタビライザとかスタビライザバーなどと付きます(^^;)
以下記載のない物はいずれも 9901-0112、NCP10,13,SCP10..RS,U に対応。
単価は税抜、個数は左右合計。
・フロントスタビライザーバーナット 94182-10800 @140 (4個)
・フロントスタビザライザバークッションリテーナNo.1 90948-02179 @90 (8個)
・フロントスタビライザークッション 48817-52010 @180 (8個)
・フロントスタビザライザ ボルト 48819-52010 @180 (2個)
・フロントスタビザライザバークッションリテーナNo.2 90948-02178 @160 (2個)
ナットはつい再利用したくなりますが、これは緩み止め付きです。
故に再利用は不可です。交換するよう修理書にも明記されています。
#正確には「新品のナット」という表現です。

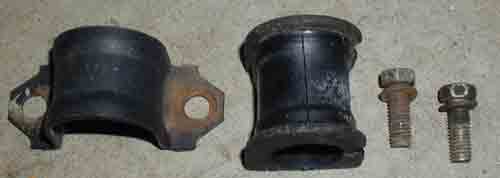

続いて実物 b. です。
交換するのは中央のブッシュのみです。
・フロントスタビライザーバーブッシュNo.1 48815-52030 @310 (2個)
念のため、他のもいっとく？基本的に再利用可能。左から、
・フロントスタビライザブラケットNo.1 RH/LH 48824-52031 @500 (各1個)
9903-0009 NCP10,SCP10..,U
・ボルト 91611-60822 @90 (4個) -0207
・ボルト 90119-08C52 @70 (4個) 0207-
ついでにTRDのも挙げておきます。必要個数は純正のそれと同じ。
http://www.trdparts.jp/list_vitz.html
・フロントスタビライザーブッシュ 48815-NP100
@1,050 #CP10･13（99.3〜ユーロスポーツとRSのみ）
・フロントスタビライザークッション 48817-NP100
@1,050 #CP10･13（ユーロスポーツとRSのみ）
ブッシュの純正とTRD仕様では単価に約3〜6倍の差が...Σ(￣□￣;)
街乗りなら純正で十分と思いますよ。
純正ならばスモールパーツを全て揃えても4000円くらいですし...安っ
おっと、折角だからスタビ自体も晒しときますか。
・フロントスタビライザバー いずれも@8,200
48811-52011 9903-0112 SCP..U
48811-52021 9910-0112 NCP10,13..RS,U
社外品はC-ONEのがある...だけorz
http://www.c-one.co.jp/C-ONEPARTS/stabilizer.html
CS4881-NP100 @31,500(税込) NCP13･10
●28φ(純正25φ) ●ブッシュ付 ●A/T車取付可
これを見ると純正スタビは25φなんですね(・∀・)へぇへぇ
他にももう一つ雑誌には載っていましたが、サイトにはないみたいです。
