TS-DRC21VTを観てみましょう。

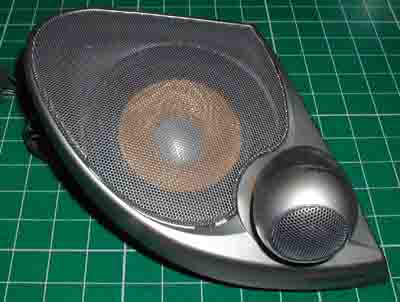

正面から。これ運転席側?(ぉぃ
この辺はカタログでも見れますな。

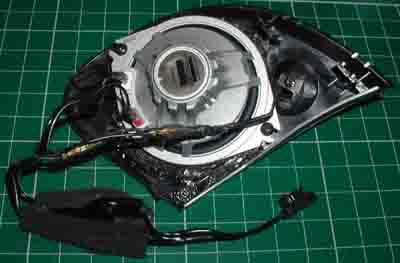

裏面から。
途中から配線が分岐し、10cmスピーカとツィータに別れています。
接続コネクタは純正互換だそうですが、まだ付けてないから未確認。
スピーカの中央にはシールが貼ってあり、
100W MAX 30W NORM INPEDANCE 4Ω
と書いてあります。

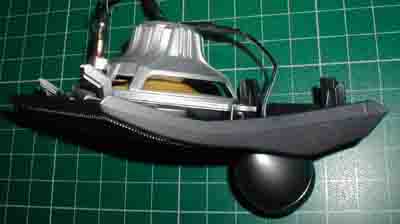

横面から。
スピーカの厚さは結構ありますが、取り付けられるインパネ側はスカスカだから問題なし。

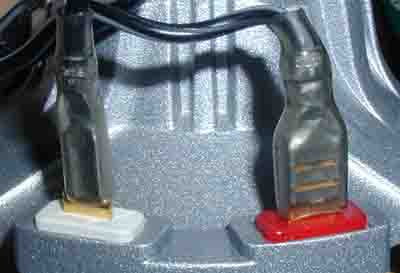

10cmスピーカのコネクタ部。
平ギボシで接続されています。
配線を太くする場合はこれに合うギボシを付けるといいかも?
マイナス(白)側の方が幅が狭いタイプを使用しています。
というか配線だけむやみに太くしてもダメだったような気も...
ネットワークの絡みもありますしね...
ツィータ側はスピーカ直接ではありませんが、途中に±のギボシがあります。
上記マイナスと同じ幅狭の平ギボシです。
