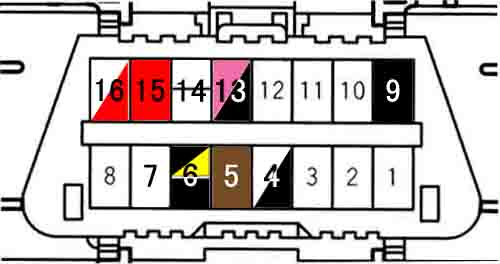

実際の取り付けは上下逆の場合がありますので、要注意!
端子番号 | 端子名称 | 配線色 | 機能 |
1 | Ox1 | ? | O2センサ出力 |
2 | |||
3 | TEM | ? | TEMSダイアグコード(ランプ)出力指示 |
4 | CG | 白地に黒 | ボデーアース |
5 | SG | 茶 | シグナルアース |
6 | A/B | 黒地に黄 (空色) |
エアバッグウォーニングランプ点灯 |
CANH | 黒 | 多重通信、TRC&VSC装着車のみ 端子番号14"CANL"とでツイスト線 |
|
7 | SIL | 白 | 各コンピュータとの新シリアル通信 |
8 | |||
9 | TAC | 黒 | エンジン回転数出力 |
10 | |||
11 | |||
12 | OPB | ? | ? |
13 | TC | 桃地に黒線 | ダイアグコード(ランプ)出力指示 |
14 | TS | ? | テストモード出力指示 |
CANL | 白 | 多重通信、TRC&VSC装着車のみ 端子番号6"CANH"とでツイスト線 |
|
15 | WFSE | 赤 | ECUプログラム書き換え |
16 | BAT | 白地に赤 | バッテリー電源 |
