簡易大気汚染モニターの試作 you are visitor since August 25th, 2015,

ＦＩＧＡＲＯ社の大気汚染センサーＴＧＳ2600を使って簡易大気汚染モニターを試作してみました。
試作する前にこのセンサーの特性をＡｒｄｕｉｎｏとＰＣで検証します。
ＴＧＳ2600の詳細は　http://www.figarosensor.com/products/sensor/application/air-quality-control/index.html
　　　　　

//検証用プログラム
void setup() {
Serial.begin(9600) ;
}
void loop() {
int ans , sensor ;
ans = analogRead(0) ;
sensor = map(ans,0,1023,0,5000) ;
Serial.println(sensor) ;
delay(1000) ;
}

　左図はセンサー出力の電源投入からの時間経過後の変動をプロットしたものです。
このグラフからセンサーが安定（ヒーターで暖めている）するには４分以上かかるようです。
オフセット電圧は2Ｖから3Ｖぐらいになっています。抵抗比率によるこのオフセット（基準値）は温度、湿度
に依存（変化）することがＴＧＳ2600のカタログデーターに記載されています。
左図は室温の変化（クーラーのＯＮ/ＯＦＦ）による基準値（抵抗比率）の変化している様子が解ります。
温度が高くなると基準値が高くなる。
温度が低くなると基準値が下がる。

左図はセンサーの近くでフーと息（炭酸ガス）を吹きかけた様子です。

左図はセンサーがＬＰガスに反応した様子です。

左図は車の排気ガスにセンサーが反応した様子です。

左図はアルコールにセンサーが反応した様子です。

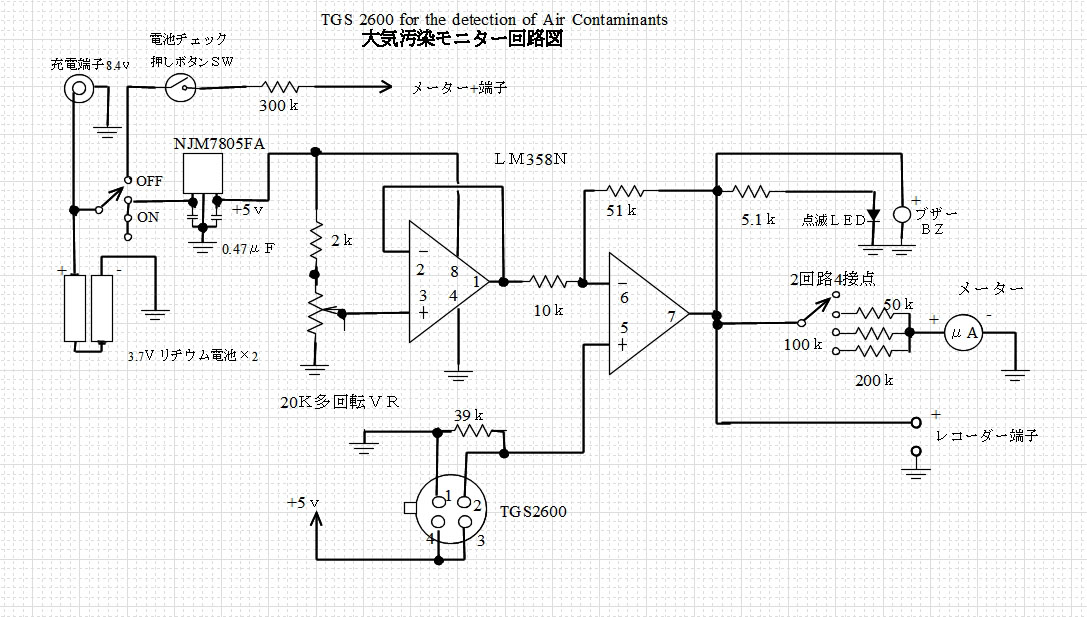

以上の検証結果から試作品は次のように構成します。

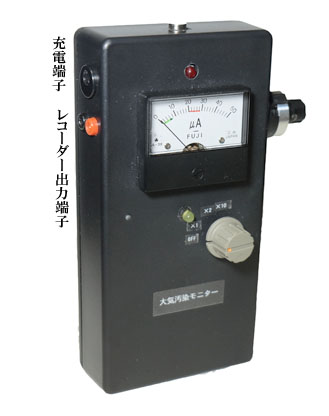

　　表示器は50μアンペア（100μでもＯＫ）のアナログメーターを使用
　　メーターのレンジを広げたいので基準値をゼロオフセットに近づける
　　オフセット調整用ＶＲは多回転ＶＲを使う。
　　　　ツマミは今回はダイヤル式を使ったが普通のツマミでもＯＫ
　　感度を下げたい時は51ｋの抵抗を20ｋに変更する。約半分になる。

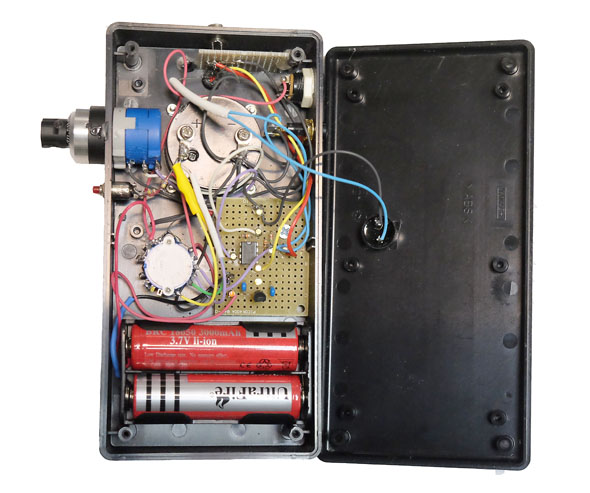

　　電池は3.7Ｖ×2　リチウム電池を使う
　　+5Ｖ三端子レギュレータは500ｍＡ以上の容量を使う。

使い方
電源を入れて3分以上待つ
多回転ＶＲを回してメーターの針をゼロ近傍にする。（大気汚染が無い所で）
　気温、湿度　等の変化で再度ＶＲのセットは必要
測定箇所に持ち込む

注意
　特定のガス、絶対値的ＰＰＭを測定するものではありません。

著作者　稲村俊雄
